Produktinformationen "NENO LEADX Pro - Grundbausatz"
NENO LEAD X Pro - Grundbausatz
Lass deine Ideen Realität werden.

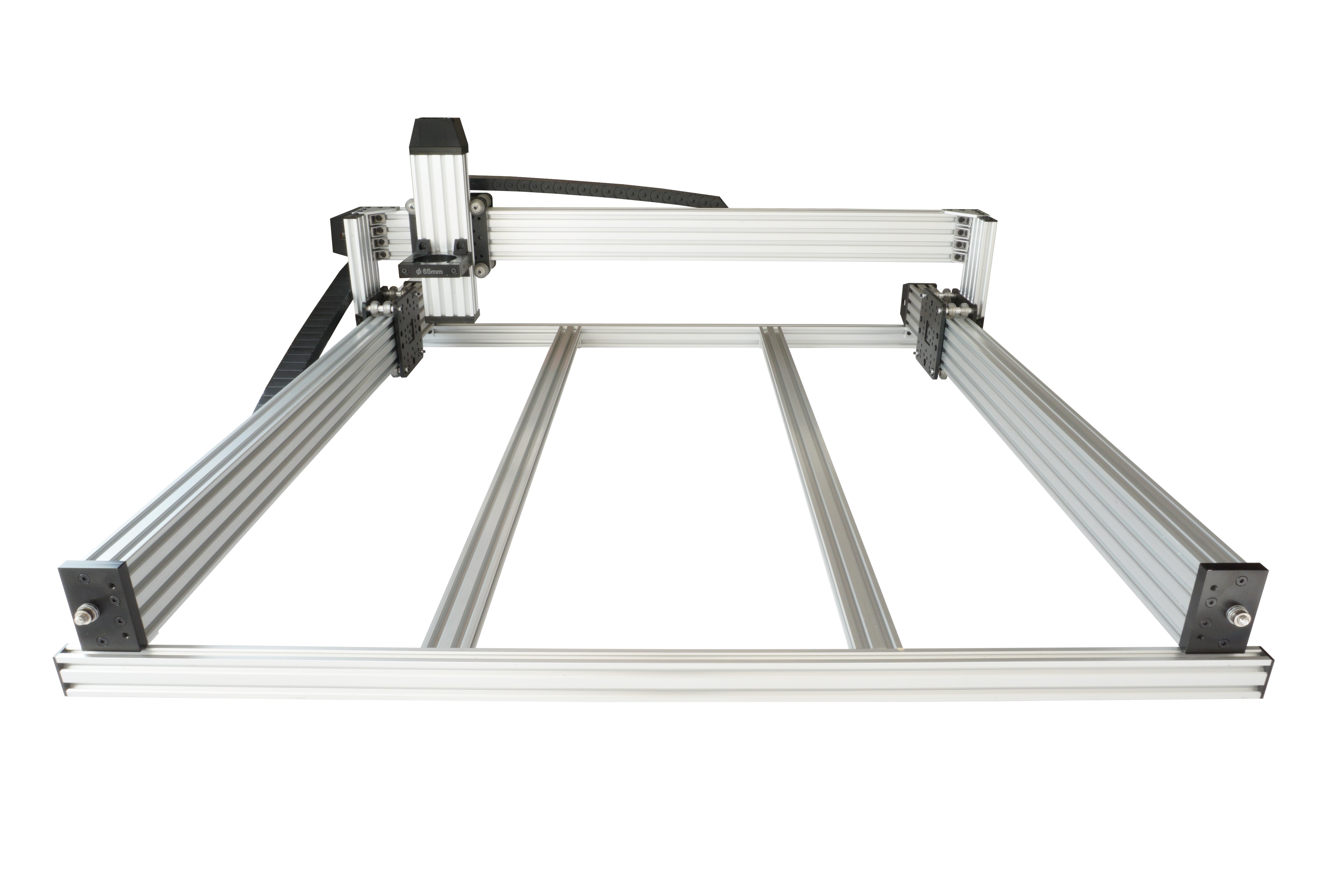

Die NENO LEADX Pro Portalfräsmaschine gibt dir die Möglichkeiten Funktionale Teile aus Holz, Kunststoff, Schaumstoff und den meisten Nichteisenmetallen herzustellen.
Hier handelt es sich nur um den Grundbausatz. Schrittmotoren, Fräsmotor und MDF Opferplatte sind nicht Teil des Angebots.
Wichtigste Eckpunkte zum NENO LEADX Pro - Grundbausatz
- Kompletter mechanischer Aufbau basiert auf dem V-Nut Profilsystem von Openbuilds aus den USA - Sämtliche Achsen bewegen sich auf stranggepressten, eloxierten Aluminium C-Profilen mit innenliegenden Gewindespindeln.
- Xtreme Solid V Führungsrollen aus super hartem Polycarbonat - Verformung und Abrieb werden auf ein Minimum reduziert.
- Per Axiallager vorgespannte Trapezgewindespindeln - auf beiden Y und der X Achse für höhere Präzision und leiseren Betrieb.
- 65mm Spindelhalterung inklusive - unsere Fräsmotor Empfehlung: Katsu 1PS/ 710W Fräsmotor
Eckpunkte zum mechanischen Bausatz
- Durch den Bau ihrer eigenen LEADX Pro erhalten sie vertiefte Kenntnisse in die Materie, was die Wartung erheblich erleichtert.
- Für den Bau der LEAD Pro benötigen sie nur einfache Werkzeuge wie Schraubenschlüssel, Inbusschlüssel und Schraubenzieher.
- Die Bebilderte und ausführliche Anleitung führt sie Schritt für Schritt durch den Aufbau und die Inbetriebnahme.
Wichtigste Eckpunkte zur NENO LEADX Pro - Technische Daten
Maschinengrösse (X x Y) | Verfahrwege (X x Y x Z) | Genauigkeit | Gewicht |
| 1000 x 1000mm (ohne Schrittmotoren) | ≈ 730 x 810 x 90mm | 0.05mm – 0.10mm | 33Kg |
| 1000 x 1500mm (ohne Schrittmotoren) | ≈ 730 x 1310 x 90mm | 0.05mm – 0.10mm | 38Kg |
| 1500 x 1500mm (ohne Schrittmotoren) | ≈1310 x 1310 x 90mm | 0.05mm – 0.10mm | 41Kg |
Was wird für eine voll funktionsfähige Portalfräsmaschine noch benötigt?
- Steuerungs-Sets: Komplette Sets mit Steuerung, Schrittmotoren und Stromversorgung.
- Endschalter: Induktive oder mechanische Endschalter (DUET 2 kann auch ohne Referenzieren)
- Fräsmotor oder Spindel: Katsu 1PS Fräsmotor für Einsteiger, ZEETEQ Frässpindeln für höhere Ansprüche
- Kabel für Motoren, Endschalter und Stromversorgung.
- MDF Maschinentisch: Opferplatte aus dem lokalen Holzzuschnitt (12-19mm MDF)
- Fräswerkzeug: eine breite Produktpalette an Fräswerkzeugen auf unserem Partnershop Fräser-König.ch
- CAM Software: Fusion 360 für Privatanwender (Gratis) oder Vectric für kommerzielle Nutzer.
Downloads "NENO LEADX Pro - Grundbausatz"
Anmelden
Werkstoffe in Hülle und Fülle!
Mit einer NENO LEADX Pro CNC Fräsmaschine kannst du eine breite Palette an Werkstoffen und Materialien bearbeiten, unter anderem:
- Schaumstoff
- Kunststoff
- Holz
- Karbon
- Aluminium
- Und alles dazwischen
Werkstoffe können bis zu einer Dicke von ca. 40mm komplett durchgefräst werden.

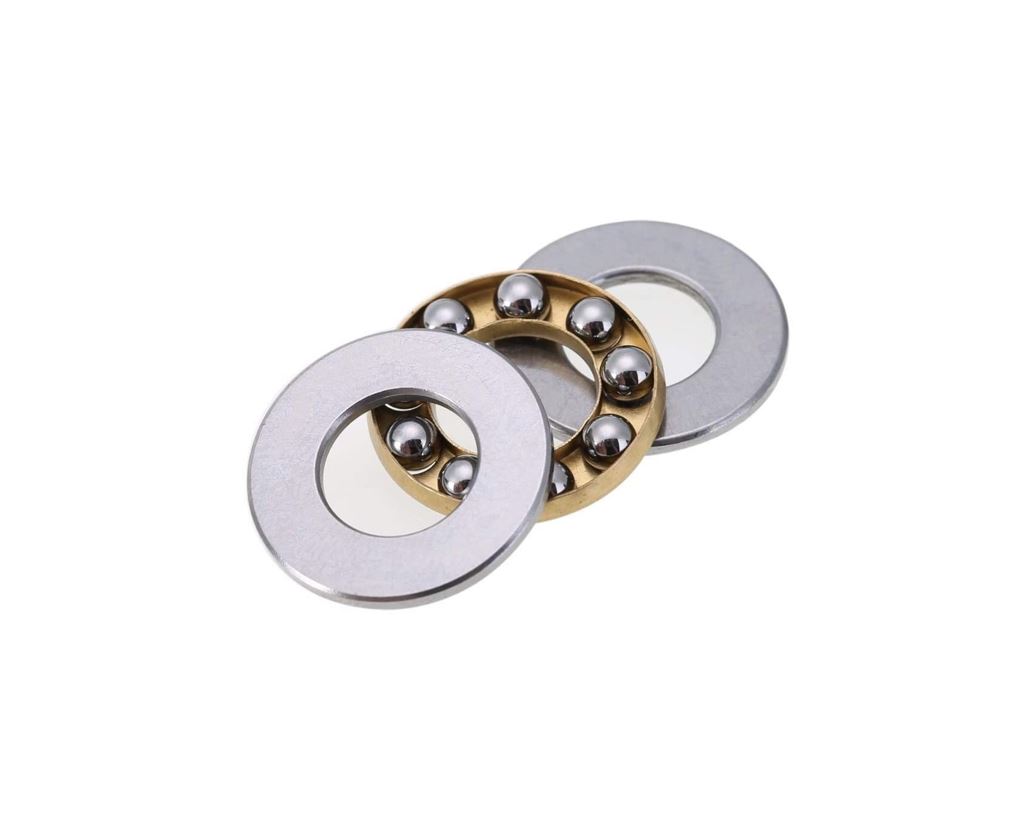

Axiallager
Per Axiallager vorgespannte Trapezgewindespindeln auf den beiden Y und der X Achse für höhere Präzision und leiseren Betrieb.
Xtreme Solid V
Xtreme Solid V Führungsrollen aus super hartem Polycarbonat um Verformung und Abrieb auf ein Minimum zu reduzieren.

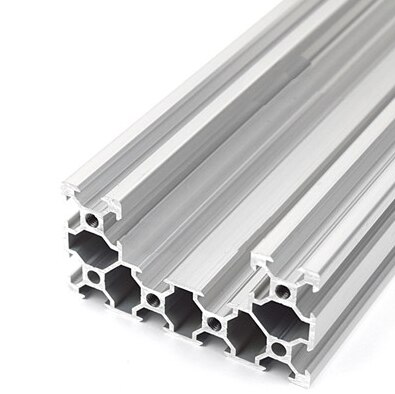

V-Slot Profile
Sämtliche Achsen bewegen sich auf stranggepressten, eloxierten Aluminium C-Profilen mit innenliegenden Gewindespindeln.

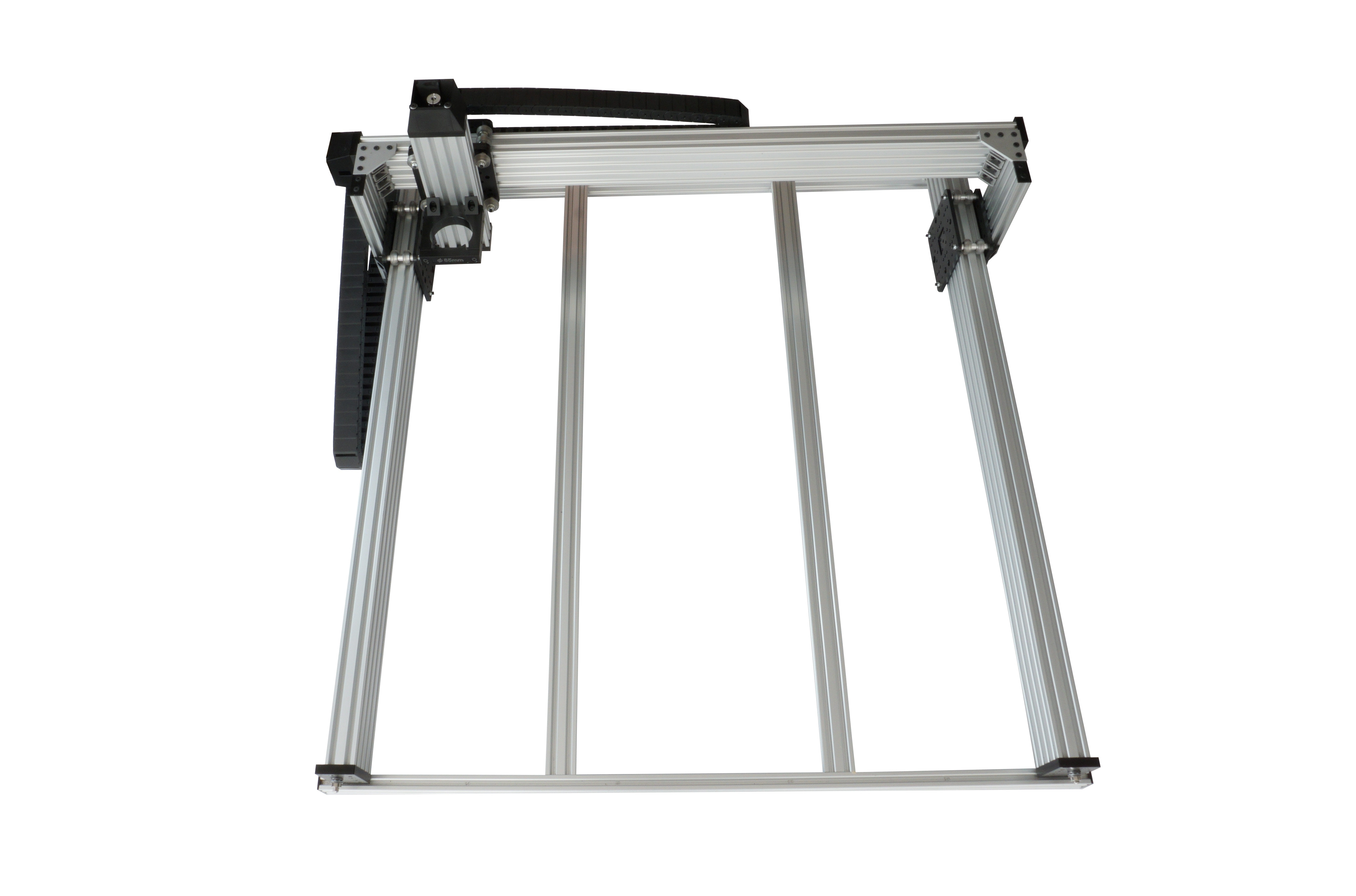

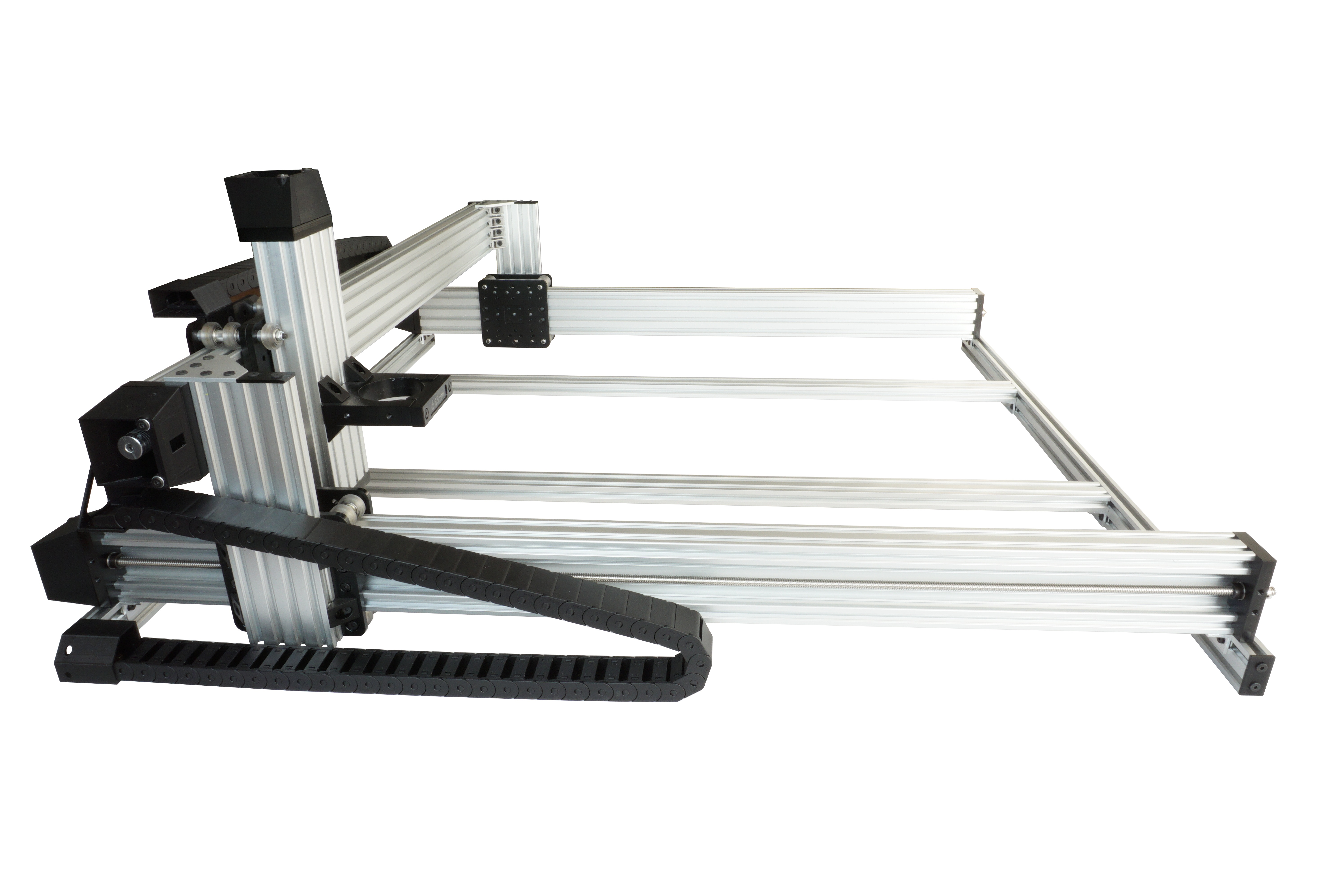

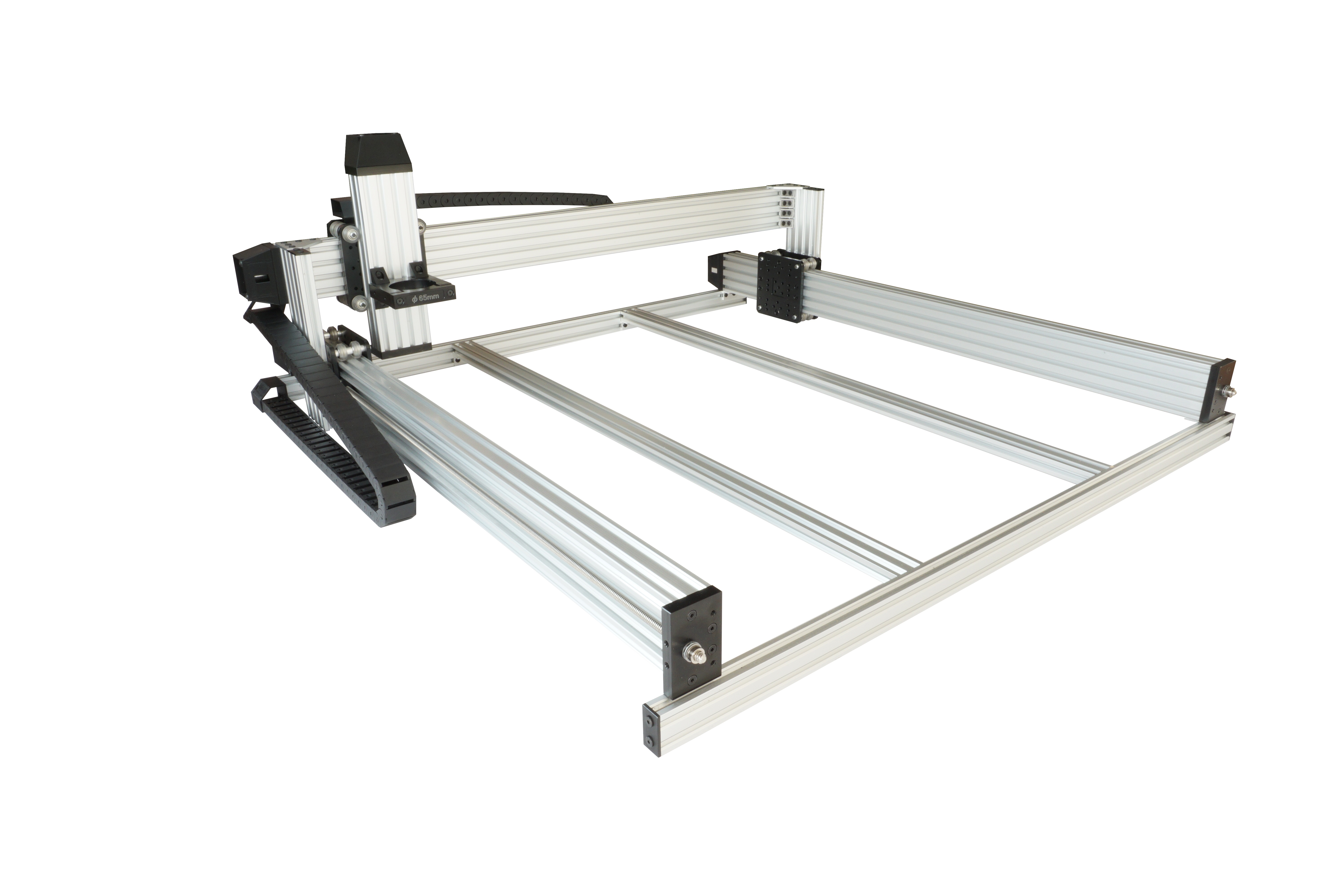

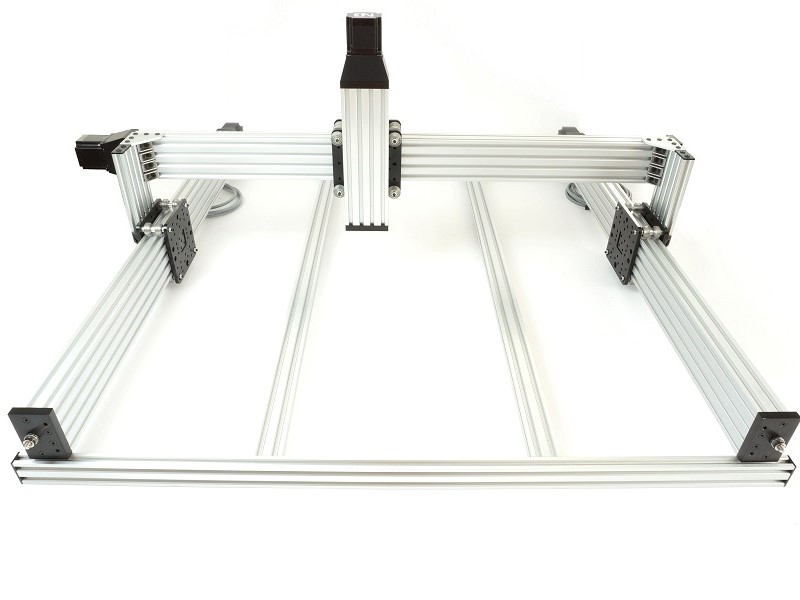

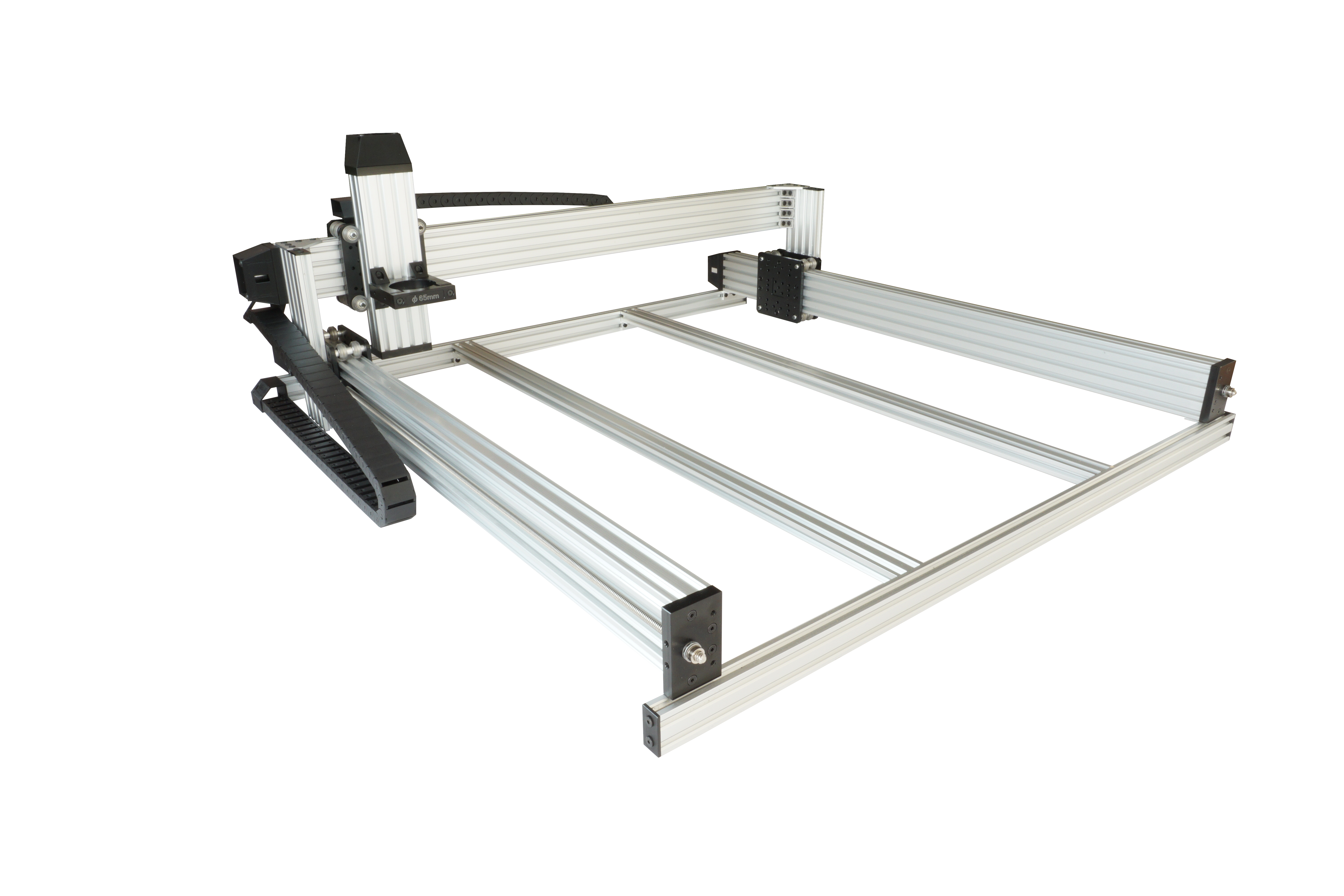

Mechanischer Grundaufbau
Aluminium Grundrahmen mit allen Schrauben, Winkeln, Platten und Profilen.
Trapezgewindespindel-System
4x Trapezgewindespindeln mit je 2x Radial und 2x Axialkugellager pro Spindel (Z nur 2x Radial).
Führungsrollen-System

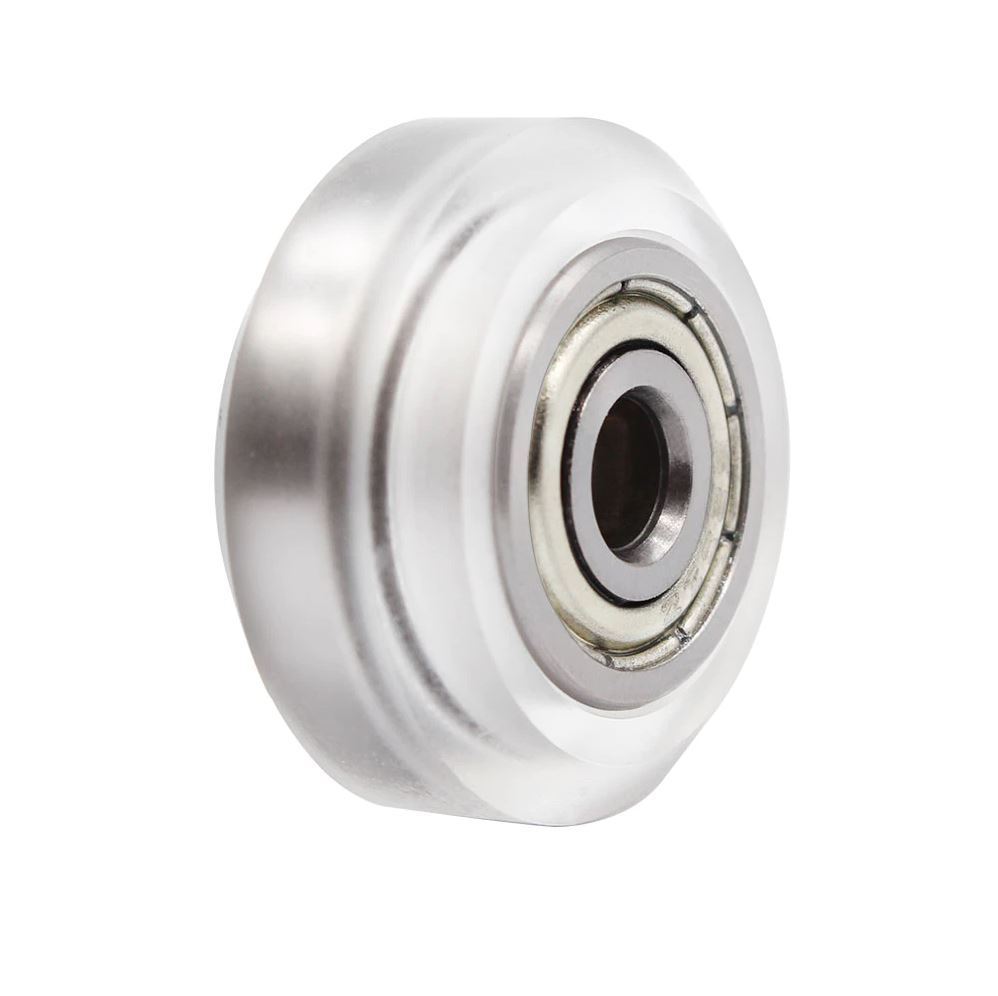

28x Polycarbonat Führungsrollen mit 56x Radialkugellager (2x pro Rolle).

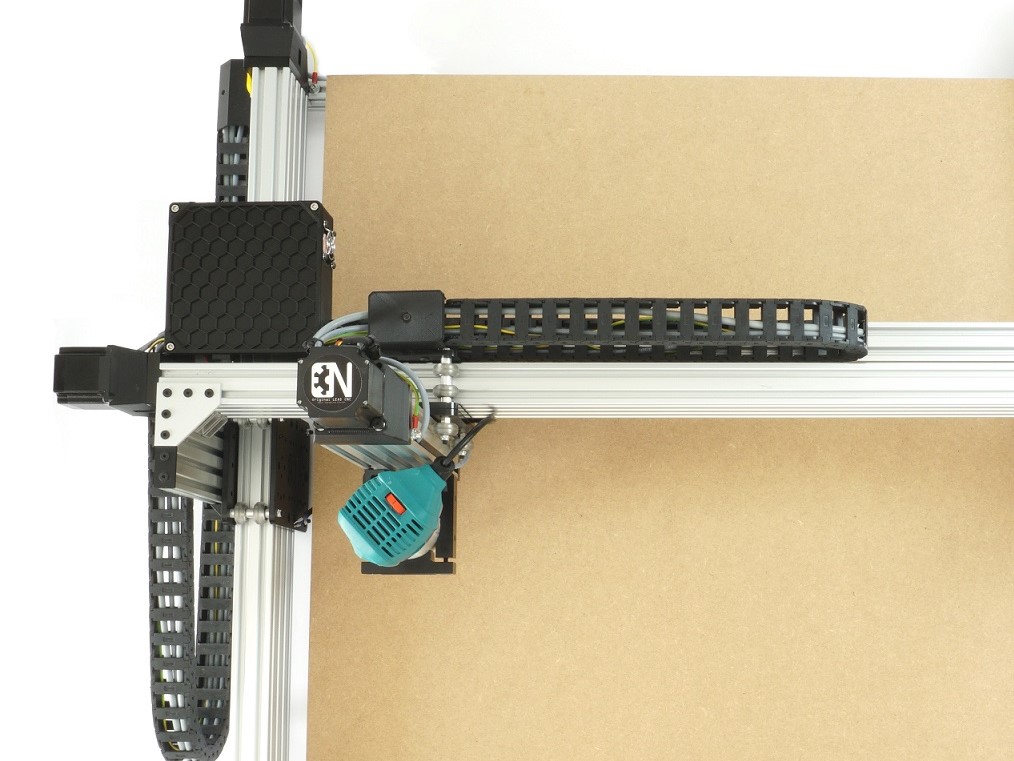

Schleppketten
2x 15x30mm Schleppketten mit Anschlussstücken. Teilgeschlossen.

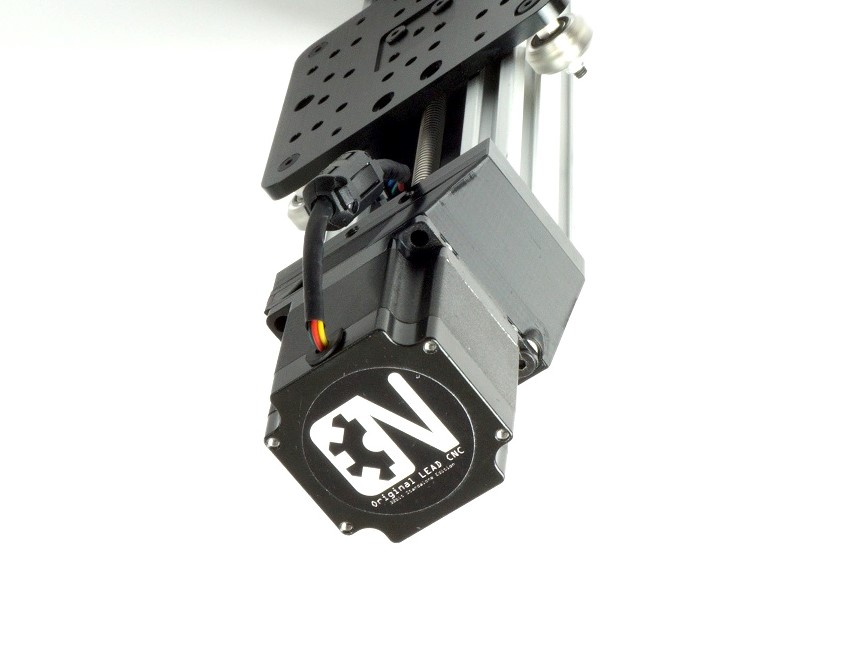

NEMA 23 vorbereitet
Vorbereitet für Leistungsfähige NEMA 23 Schrittmotoren, inkl. Halterungen, Schrauben und Kupplungen.

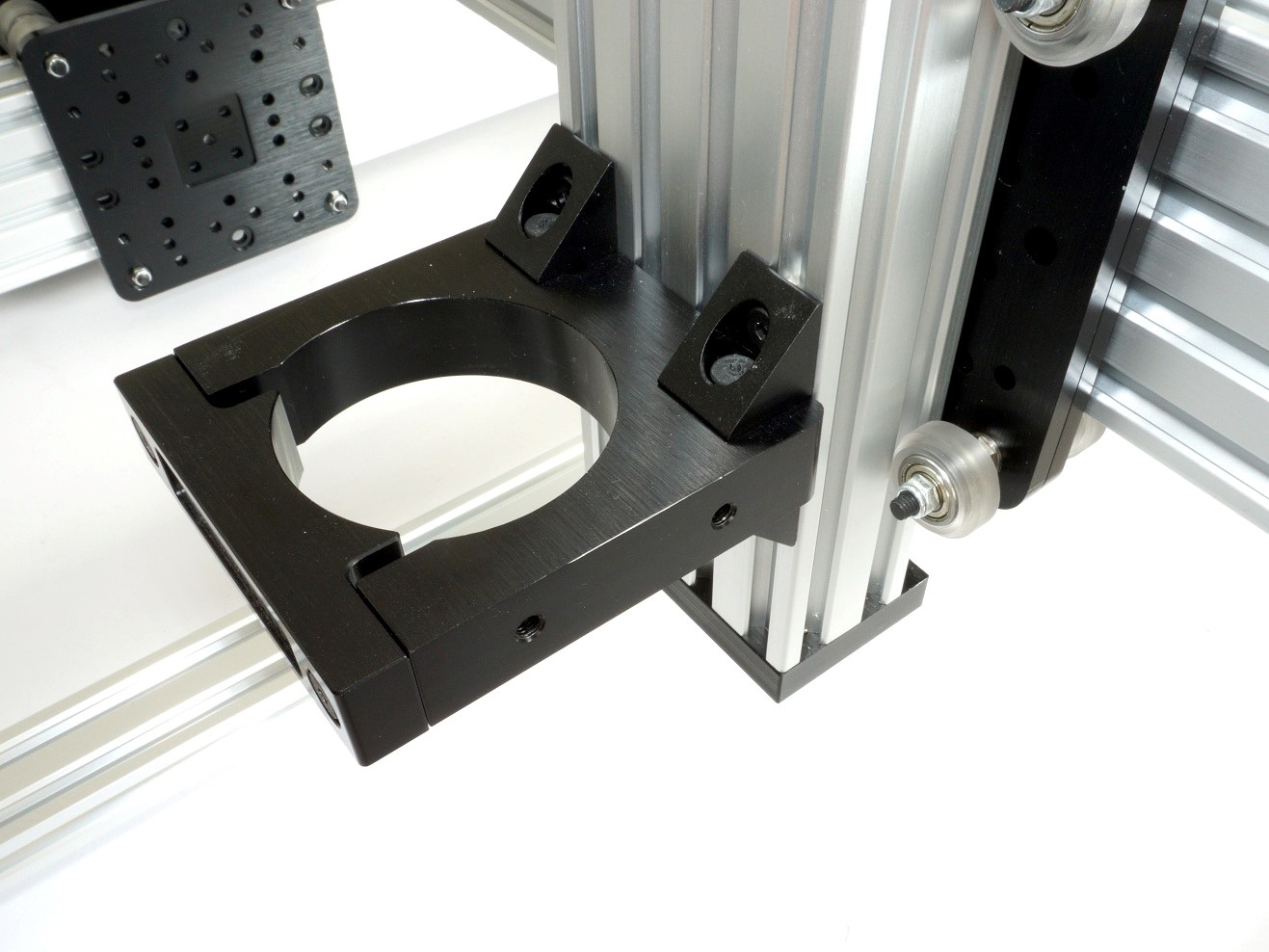

Spindelhalterung
Spindelhalterung mit Winkeln. Standard 65mm. Weitere Grössen auf Anfrage.
Empfohlenes Zubehör

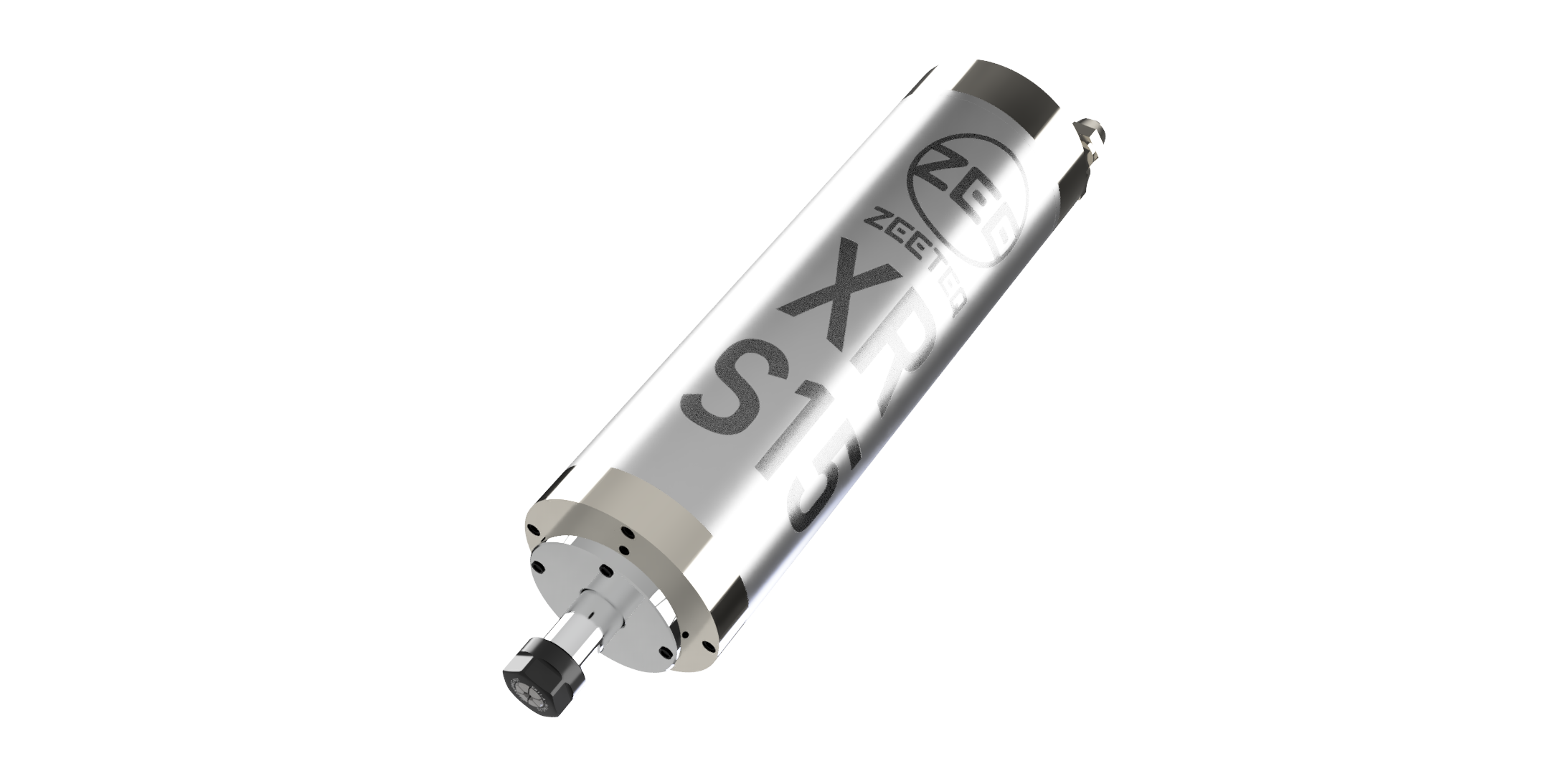

ZEETEQ XR S15W Frässpindel wassergekühlt 1.5kW
569,00 CHF*
ZEETEQ - Die neuen Frässpindeln der Spitzenklasse. Der Antrieb unserer neuen Frässpindeln erfolgt durch einen dreiphasen-Asynchronmotor mit Flüssigkeitskühlung durch ein externes Kühlaggregat. Dies ermöglicht das konstante betreiben an der Leistungsgrenze und eine tiefe Lautstärke. Geeignet für Industrie, anspruchsvolle Handwerker und Modellbauer.Durch den Einsatz von vier grossflächigen Schrägkugellagern sind sowohl Radial, als auch Axial auftretende Kräfte kein Problem.Technische Daten: siehe DatenblattLieferumfangZEETEQ XR S15W FrässpindelMotorstecker für FrässpindelER11 SpannmutterZusätzlich notwendig:
Frequenzumrichter (1.5kW)Kühlaggregat + Schläuche (8/6mm)SpindelkabelER11 Spannzangen

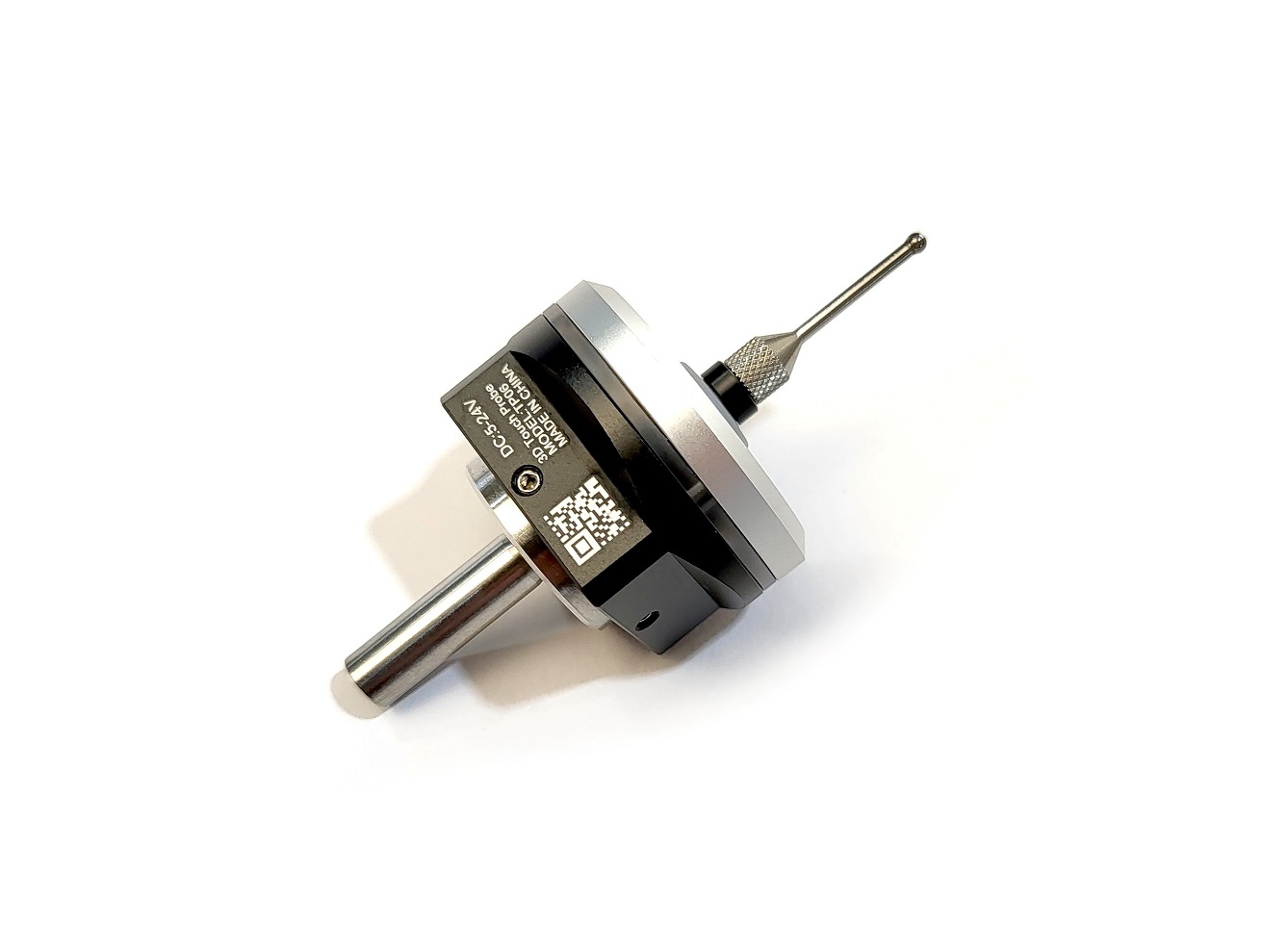

TP06 XYZ-Werkzeugtaster mit Anschluss-Kabel
124,90 CHF*
Mit dem TP06 XYZ-Werkzeuglängentaster können Sie Ihren Arbeitsnullpunkt in der X, Y und Z-Achse schnell identifizieren und erfassen. Bei Nichtgebrauch kann der Werkzeuglängentaster per Stecker abgetrennt werden.Der TP06 Werkzeuglängentaster verfügt über ein mehrfach wasserdichtes und staubdichtes Design, welches die Lebensdauer verlängert.Technische Daten:Artikeltyp: 3D/XYZ-WerkzeugtasterModell: TP06Tastrichtung: ±X, ± Y, +ZUnidirektionale Wiederholbarkeit: <0,01 mmStromversorgung: 5~24V DCKabellänge: Ca. 2 MeterAnschluss:Rot = 5-24V DCGelb = Signalausgang (0V)Schwarz = 0V Lieferumfang:
TP06 XYZ-WerkzeugtasterAufbewahrungsboxKabel 2m
ZEETEQ XR S22W Frässpindel wassergekühlt 2.2kW
669,00 CHF*
ZEETEQ - Die neuen Frässpindeln der Spitzenklasse. Der Antrieb unserer neuen Frässpindeln erfolgt durch einen dreiphasen-Asynchronmotor mit Flüssigkeitskühlung durch ein externes Kühlaggregat. Dies ermöglicht das konstante betreiben an der Leistungsgrenze und eine tiefe Lautstärke. Geeignet für Industrie, anspruchsvolle Handwerker und Modellbauer.Durch den Einsatz von vier grossflächigen Schrägkugellagern sind sowohl Radial, als auch Axial auftretende Kräfte kein Problem.Technische Daten: siehe DatenblattLieferumfangZEETEQ XR S22W FrässpindelMotorstecker für FrässpindelER20 SpannmutterER20 Spannzangen 6mm + 8mmZusätzlich notwendig:
Frequenzumrichter (2.2kW)Kühlaggregat + Schläuche (8/6mm)SpindelkabelER20 Spannzangen
Professionelle Späneabsaugung Dust-Lynx (100mm Anschluss)
129,50 CHF*
CNC-Fräsen kann je nach Material eine sehr Schmutzige Angelegenheit werden. Herumfliegende Späne und Staub kann sich auf Laufbahnen, Gewindestangen oder sensibler Elektronik verteilen und dort Probleme verursachen. Eine Späneabsaugung hilft, den beim Fräsvorgang entstehenden Abrieb abzutransportieren und die Maschine sauber zu halten. Durch den Späneschuh entsteht ein negativer Druck, welcher erhitzte Späne vom Fräswerkzeug wegtransportiert. Dadurch läuft der Fräsvorgang kühler ab, was zu besserer Fräsleistung und höheren Werkzeug-Standzeiten führt. Wir empfehlen grundsätzlich den Erwerb eines Späneschuhs, vor allem bei Benutzung in einer Gewerbeumgebung.Unsere Dust-Lynx ist eine zweiteilige Magnetische Späneabsaugung, die auf die Nutzung mit CNC-Fräsmaschinen wie der LEADX Pro und Ultra optimiert wurde und sich perfekt um Fräsmotoren und Spindeln mit 65 und 80mm Aussendurchmesser klemmen lässt. Der zweiteilige Aufbau erleichtert den Werkzeugwechsel erheblich, da der Bürstenteil magnetisch befestigt ist und mit leichtem Druck nach unten abgezogen werden kann. Der Rohranschluss mit 100mm Durchmesser passt für professionelle Absauganlagen wie sie in den meisten Betrieben verwendet werden.

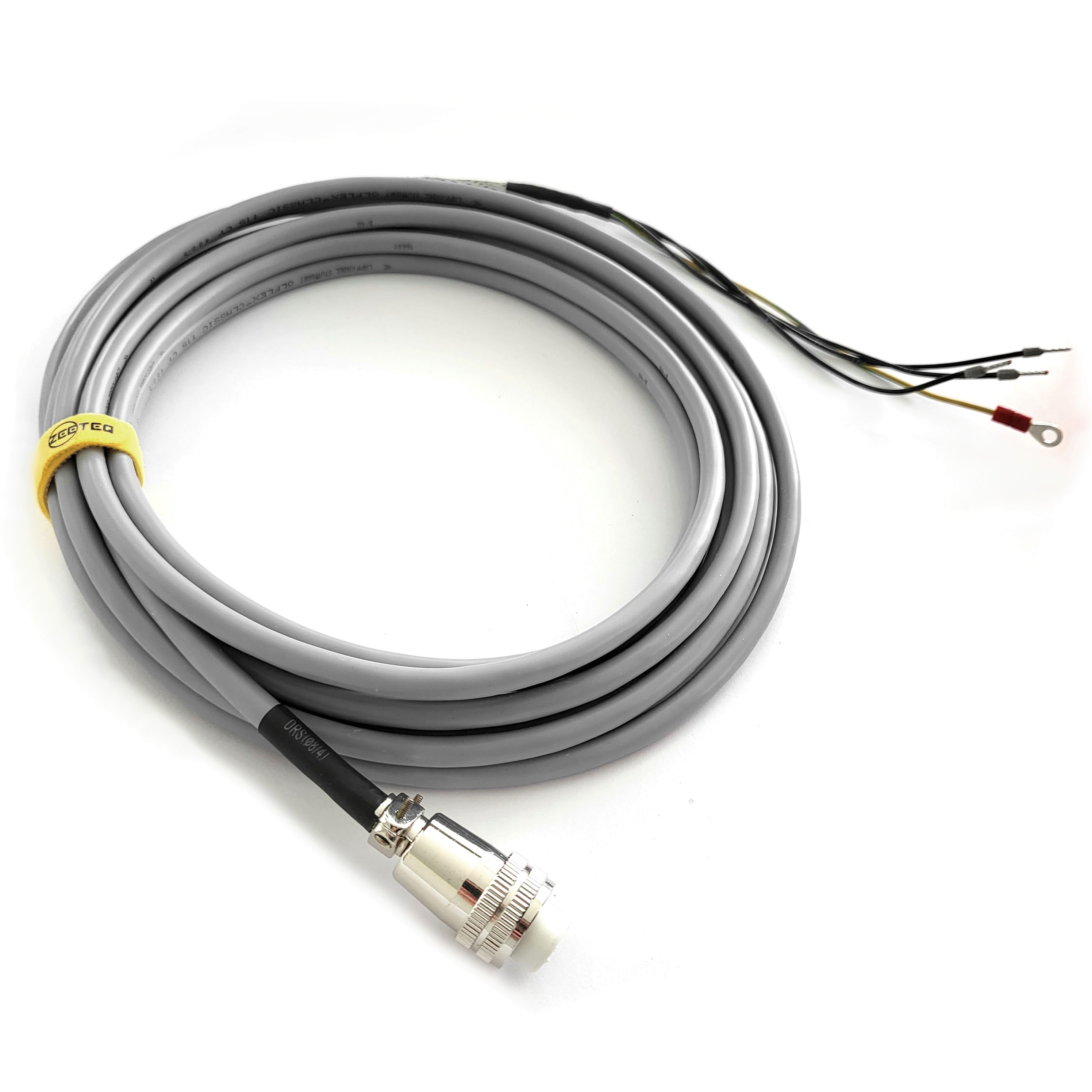

Motoranschlussleitung für ZEETEQ Spindeln - 12 m
61,90 CHF*
ZEETEQ - Die neuen Frässpindeln der Spitzenklasse. Motoranschlussleitung für ZEETEQ Frässpindeln bis 2.2kW (8A) Leistung.LAPP ÖLFLEX® CLASSIC 115 CY 4G0.75 (3x0.75mm² + PE)Vorkonfektionierte geschirmte Steuerleitung von LAPP Kabel DeutschlandAderzahl und mm² je Leiter: 4 G 0.75Außendurchmesser: ca. 7 mm

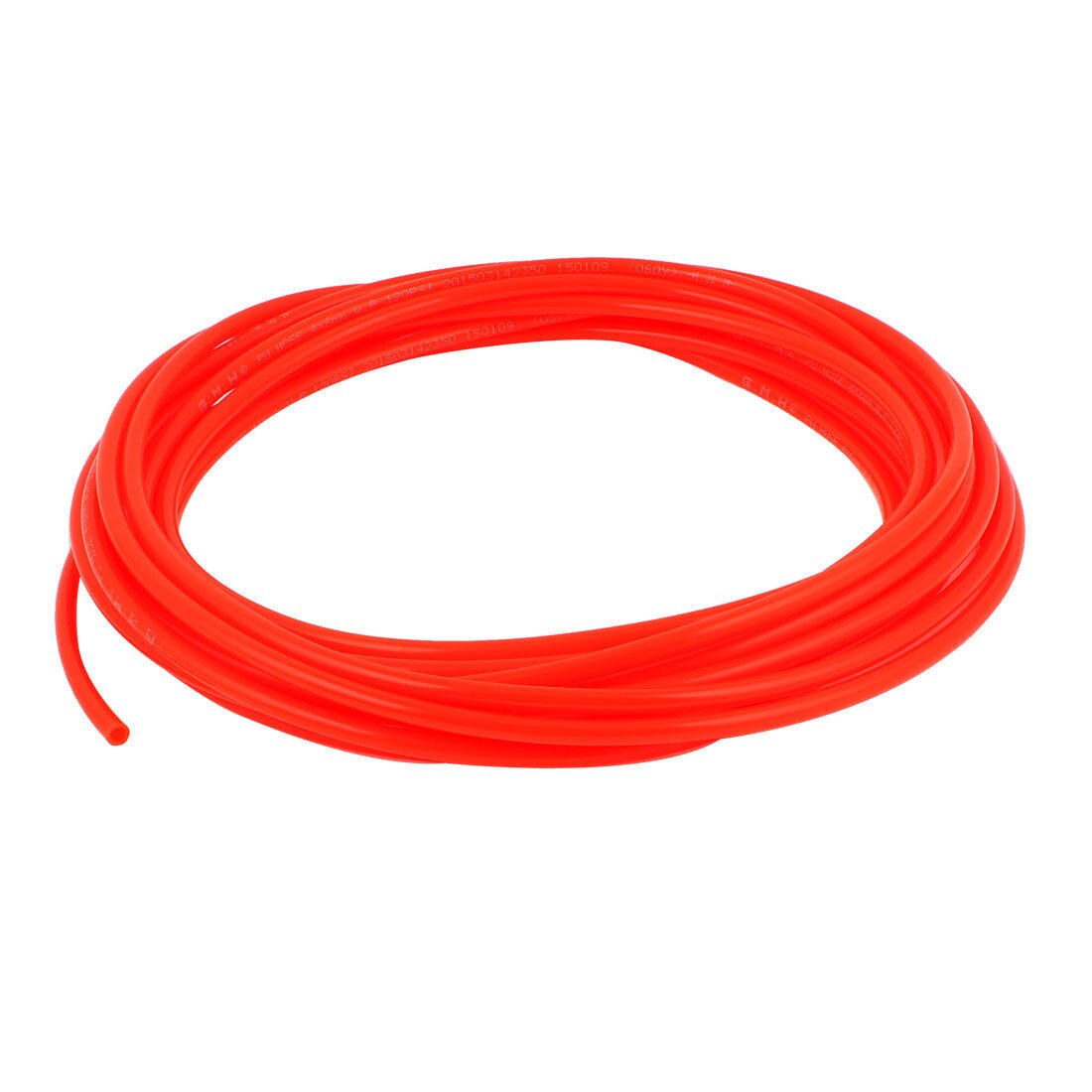

PUR Kühlmittelleitung für ZEETEQ Spindeln - pro m
2,90 CHF*
ZEETEQ - Die neuen Frässpindeln der Spitzenklasse. PUR Kühlmittelleitung für wassergekühlte ZEETEQ Frässpindeln.Innendurchmesser: 6 mm
Außendurchmesser: 8 mmTemperaturbeständigkeit: -20 bis +60 °C
Biegeradius: min. 40 mm

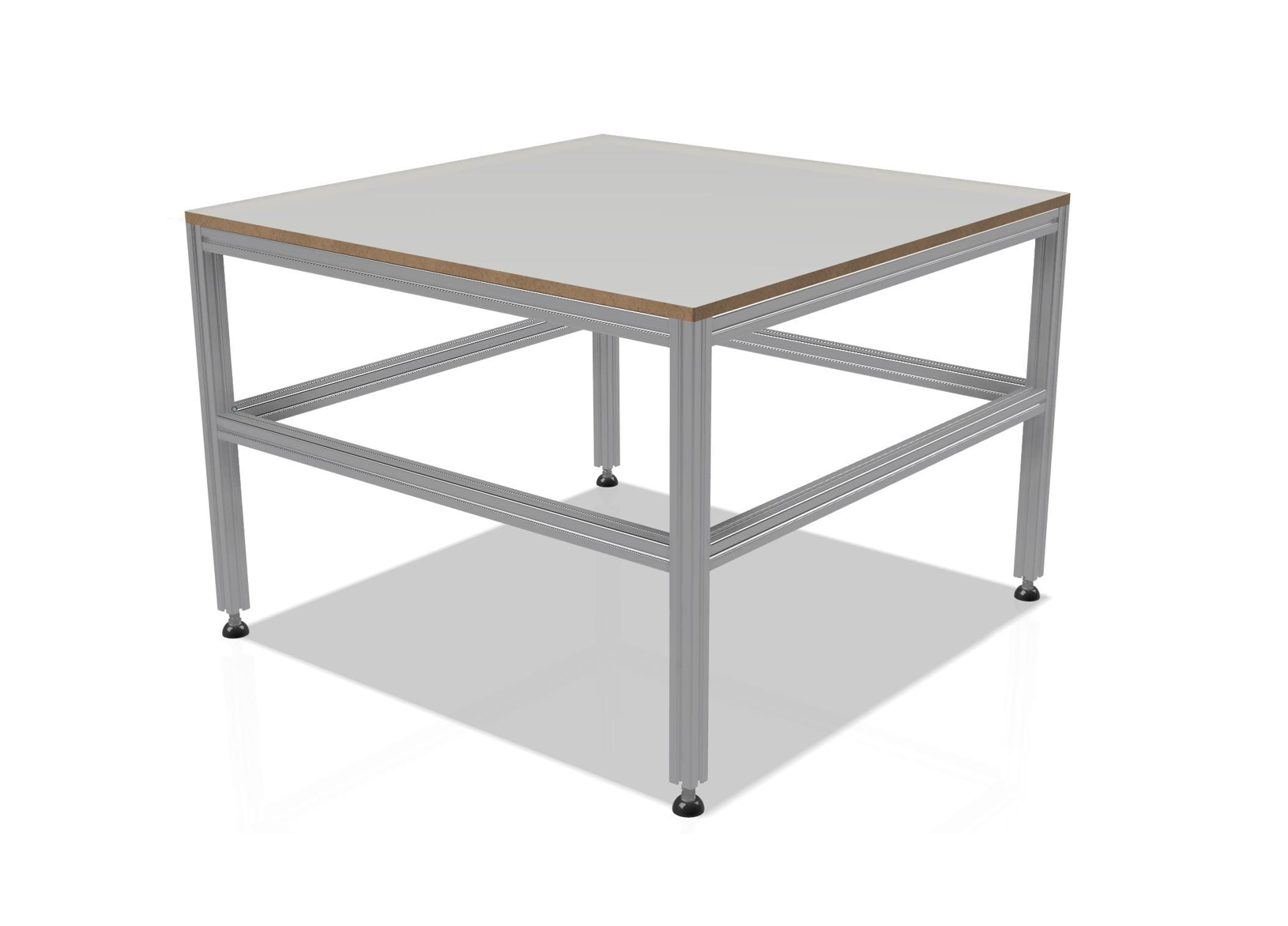

Maschinenuntergestell LEADX Serie
499,00 CHF*
Speziell für unsere LEADX-Serie entworfenes Maschinenuntergestell.Konstruiert aus massiven P40i Aluminiumprofilen.Durch die T-Slots in den Profilen, lässt sich mit den passenden Nutensteinen alles mögliche Zubehör direkt an dem Maschinenuntergestell befestigen.Die MDF Tischplatte gehört nicht zum Lieferumfang.Erhältlich für die Maschinengrössen 1000x1000mm, 1000x1500mm und 1500x1500mm.
%
Tipp
Katsu 1PS/ 710W Fräsmotor
78,50 CHF*
84,50 CHF*
(7.1% gespart)
Kompakter Fräsmotor mit hochwertigem, soliden Aluminiumgehäuse (65mm Durchmesser) mit langer Lebensdauer und einem leistungsstarken 1PS/ 710-Watt-Motor für eine Vielzahl an Materialien.Manuelle Geschwindigkeitskontrolle mit einer variablen Geschwindigkeit von 13000 bis 33000 U/min.Das verwendete Gehäuse ist in der Konstruktion sehr ähnlich der Makita RT0700CX4 und kompatibel mit Makita Spannzangen und Zubehör. ER11 Spannzangen sind nicht kompatibel.Der Fräsmotor kommt mit 6mm, 8mm und 10mm Spannzangen. Wir empfehlen nur die 6mm und 8mm Spannzangen zu verwenden, da sich 10mm Fräswerkzeuge nicht ausreichend einschieben lassen.

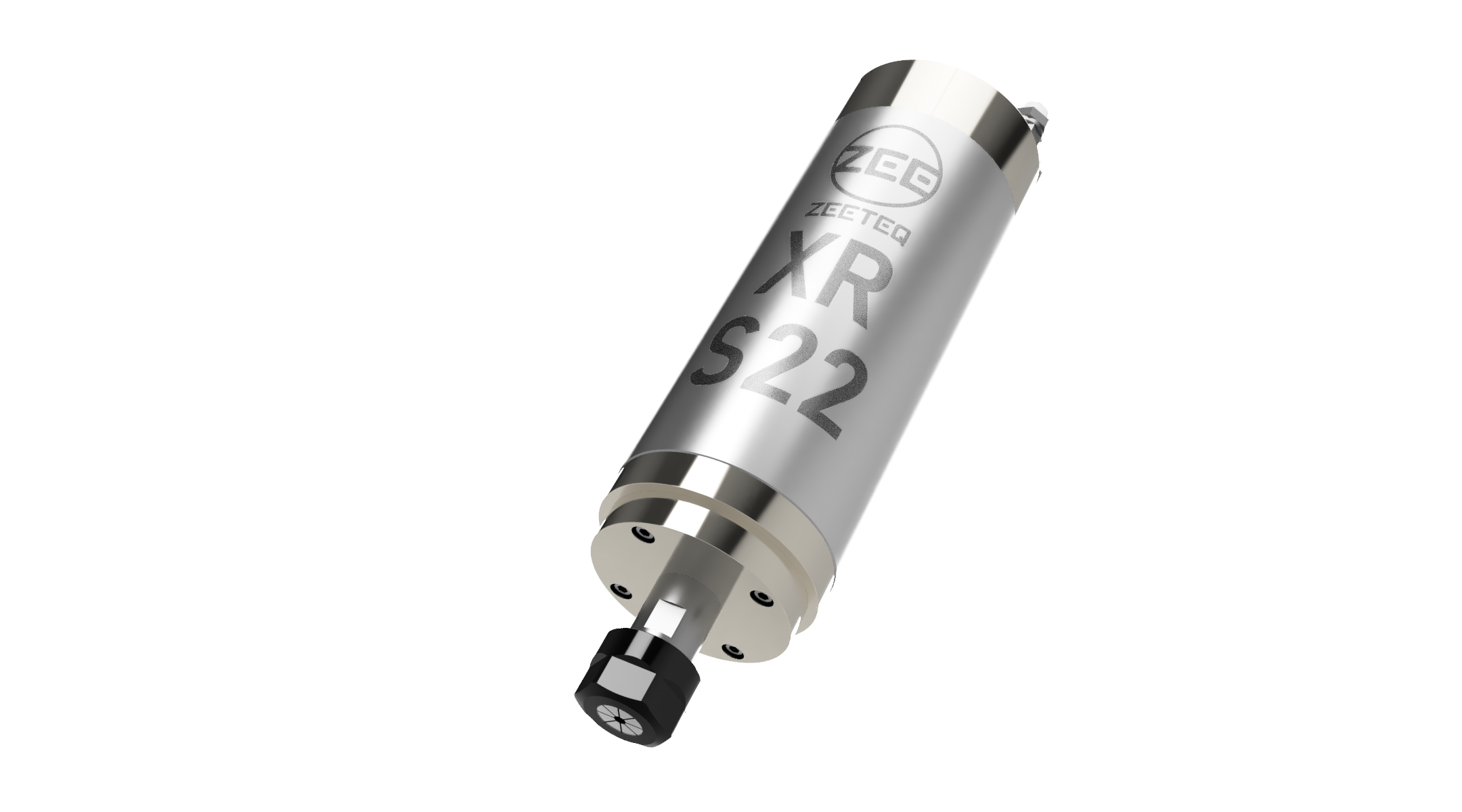

ZEETEQ XR S22 Frässpindel Luftgekühlt 2.2kW
659,00 CHF*
ZEETEQ - Die neuen Frässpindeln der Spitzenklasse. Der Antrieb unserer neuen Frässpindeln erfolgt durch einen dreiphasen-Asynchronmotor mit Flüssigkeitskühlung durch ein externes Kühlaggregat. Dies ermöglicht das konstante betreiben an der Leistungsgrenze und eine tiefe Lautstärke. Geeignet für Industrie, anspruchsvolle Handwerker und Modellbauer.Durch den Einsatz von vier grossflächigen Schrägkugellagern sind sowohl Radial, als auch Axial auftretende Kräfte kein Problem.Technische Daten: siehe DatenblattLieferumfangZEETEQ XR S22 FrässpindelMotorstecker für FrässpindelER20 SpannmutterER20 Spannzange 6mmZusätzlich notwendig:
Frequenzumrichter (2.2kW)Kühlaggregat + Schläuche (8/6mm)SpindelkabelER20 Spannzangen
Motoranschlussleitung für ZEETEQ Spindeln - 9 m
53,90 CHF*
ZEETEQ - Die neuen Frässpindeln der Spitzenklasse. Motoranschlussleitung für ZEETEQ Frässpindeln bis 2.2kW (8A) Leistung.LAPP ÖLFLEX® CLASSIC 115 CY 4G0.75 (3x0.75mm² + PE)Vorkonfektionierte geschirmte Steuerleitung von LAPP Kabel DeutschlandAderzahl und mm² je Leiter: 4 G 0.75Außendurchmesser: ca. 7 mm
Motoranschlussleitung für ZEETEQ Spindeln - 6 m
46,50 CHF*
ZEETEQ - Die neuen Frässpindeln der Spitzenklasse. Motoranschlussleitung für ZEETEQ Frässpindeln bis 2.2kW (8A) Leistung.LAPP ÖLFLEX® CLASSIC 115 CY 4G0.75 (3x0.75mm² + PE)Vorkonfektionierte geschirmte Steuerleitung von LAPP Kabel DeutschlandAderzahl und mm² je Leiter: 4 G 0.75Außendurchmesser: ca. 7 mm
NENO XYZ-Werkzeugtaster mit Anschluss-Set
78,90 CHF*
Mit dem NENO XYZ-Werkzeuglängentaster können Sie Ihren Arbeitsnullpunkt in der X, Y und Z-Achse schnell identifizieren und erfassen. Für den DUET 2 ist dies über die Messfunktion im Web Interface möglich. Bei Nichtgebrauch kann der Werkzeuglängentaster per Stecker abgetrennt werden.Der Werkzeuglängentaster wurde mit 0.01mm Toleranz aus Aluminium gefertigt und mit einer leitfähigen Anodisationsschicht überzogen, um exaktes tasten und beste Leitfähigkeit zu gewährleisten.Die Anschlussbuchse wird an beliebiger Stelle ans Aluminiumprofil geschraubt und ermöglicht problemloses an- und abstecken des Werkzeugtasters. Die Buchse ist Staub und Spangeschützt.Lieferumfang:
XYZ-Werkzeuglängentaster mit 1.4m KabelAnschluss-Set mit Staubgeschützter Buchse

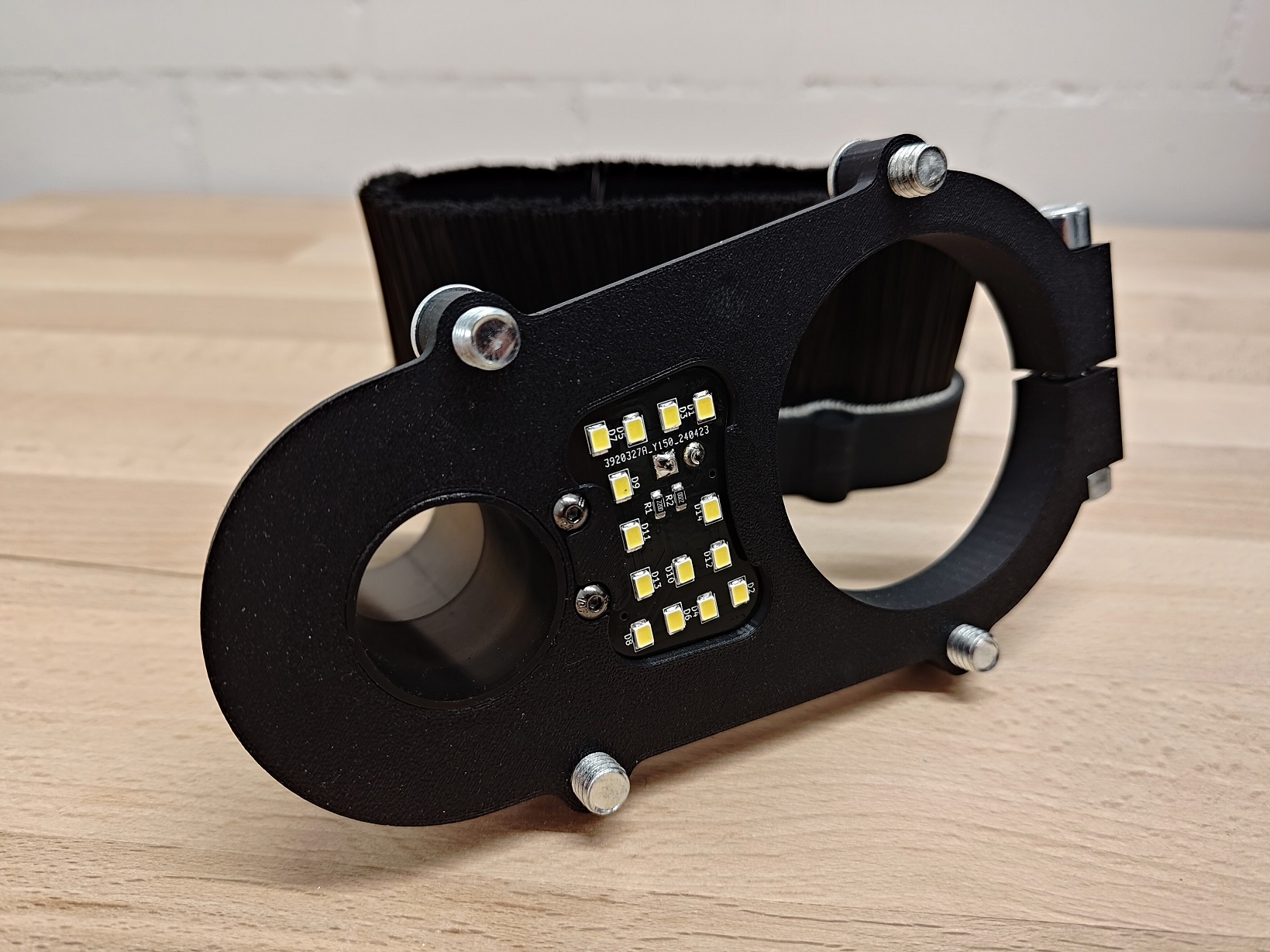

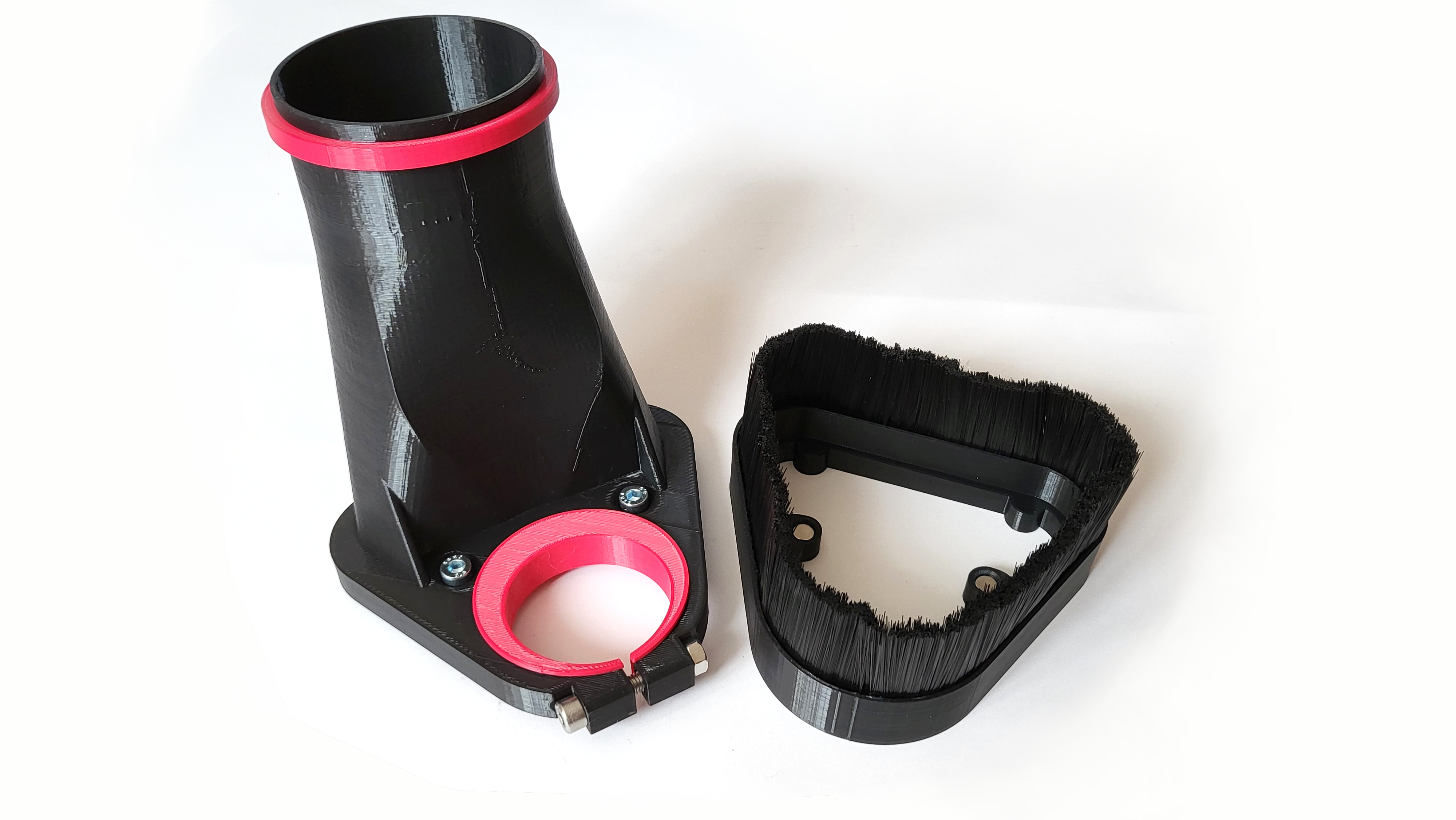

Späneabsaugung (Späneschuh) 43-80mm Universell
79,00 CHF*
CNC-Fräsen kann je nach Material eine sehr Schmutzige Angelegenheit werden. Herumfliegende Späne und Staub kann sich auf Laufbahnen, Gewindestangen oder sensibler Elektronik verteilen und dort Probleme verursachen. Eine Späneabsaugung hilft, den beim Fräsvorgang entstehenden Abrieb abzutransportieren und die Maschine sauber zu halten. Durch den Späneschuh entsteht ein negativer Druck, welcher erhitzte Späne vom Fräswerkzeug wegtransportiert. Dadurch läuft der Fräsvorgang kühler ab, was zu besserer Fräsleistung und höheren Werkzeug-Standzeiten führt. Wir empfehlen grundsätzlich den Erwerb eines Späneschuhs, vor allem bei Benutzung in einer Gewerbeumgebung.Unsere zweiteilige Magnetische Späneabsaugung ist auf die Nutzung mit kleineren CNC-Fräsmaschinen wie der LEADX Pro optimiert und klemmt sich perfekt um Fräsmotoren und Spindeln mit 43, 65 und 80mm Aussendurchmesser. Der zweiteilige Aufbau erleichtert den Werkzeugwechsel erheblich, da der Bürstenteil magnetisch befestigt ist und mit leichtem Druck nach unten abgezogen werden kann. Der Rohranschluss mit 35mm Durchmesser passt auf die meisten handelsüblichen Industrie- und Haushaltssauger. Falls sie eine Sondergrösse benötigen, schreiben Sie uns an.

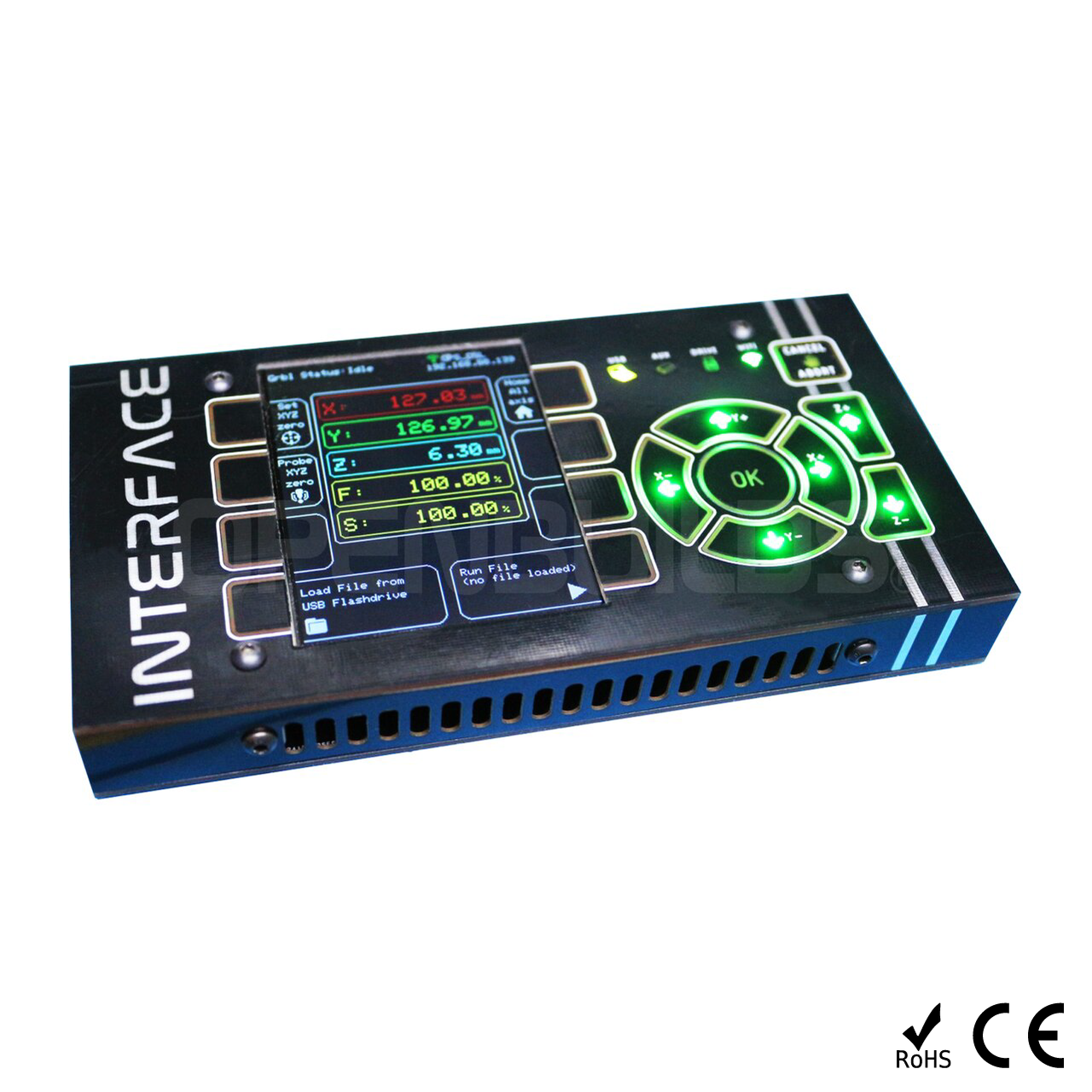

Openbuilds INTERFACE - CNC-Computer und Interface für Blackbox
274,90 CHF*
INTERFACE gibt Ihnen die Kontrolle in die Hand und ermöglicht es Ihnen, mit einem eigenständigen Plug-and-Play-Handgerät zu verfahren, Fräsprogramme zu starten, zu referenzieren und Aufträge auszuführen.
Kein Computer erforderlich! Mit dem OpenBuilds INTERFACE können Sie Ihre Aufträge direkt an der Maschine ausführen - so einfach wie nie zuvor: Laden Sie den Auftrag, legen Sie den Startpunkt fest und starten Sie ihn.
INTERFACE wurde als zweckbestimmtes Werkzeug entwickelt, das ein Teil Ihrer Maschine ist. Es ist robust, benutzerfreundlich und wird schnell zum Liebling in Ihrer Werkstatt!
Merkmale:Eigenständige Mensch-Maschine-Schnittstelle zur Steuerung Ihrer Maschine
Taktiles, haptisches und akustisches Feedbacksystem zur Bestätigung in lauten CNC-Umgebungen
Unterstützt Homing, verfahren, Antasten, referenzieren und den Betrieb Ihrer CNC (vom USB-Stick)
Kapazitive Touch-Schalter für die Benutzeroberfläche
Plug-and-Play mit OpenBuilds BlackBox Motion Controller
Kein Computer erforderlich: Schließen Sie einen USB-Stick mit Ihren G-Code-Dateien an und starten Sie direkt vom Interface aus
Lieferumfang:1x Openbuilds INTERFACE1x 2,5m Verbindungskabel zu Blackbox1x USB-Stick1x USB-C-Kabel
Produktspezifikationen:240Mhz 32-bit Xtensa Dual-Core Mikroprozessor
520Kb SRAM
4Mb Flash
802.11 b/g/n Wifi (Firmware-Upgrades)
Bluetooth v4.2 und BLE
Kontrastreiches TFT-LCD-Farbdisplay
LED-hintergrundbeleuchtete kapazitive Touch-Tasten
Piepser
Vibrationsmotor
USB-C KonnektivitätFAT32 Flash Drive Unterstützung
Anleitungen:
--> Offizielle Anleitung "EN" <--
Tipp

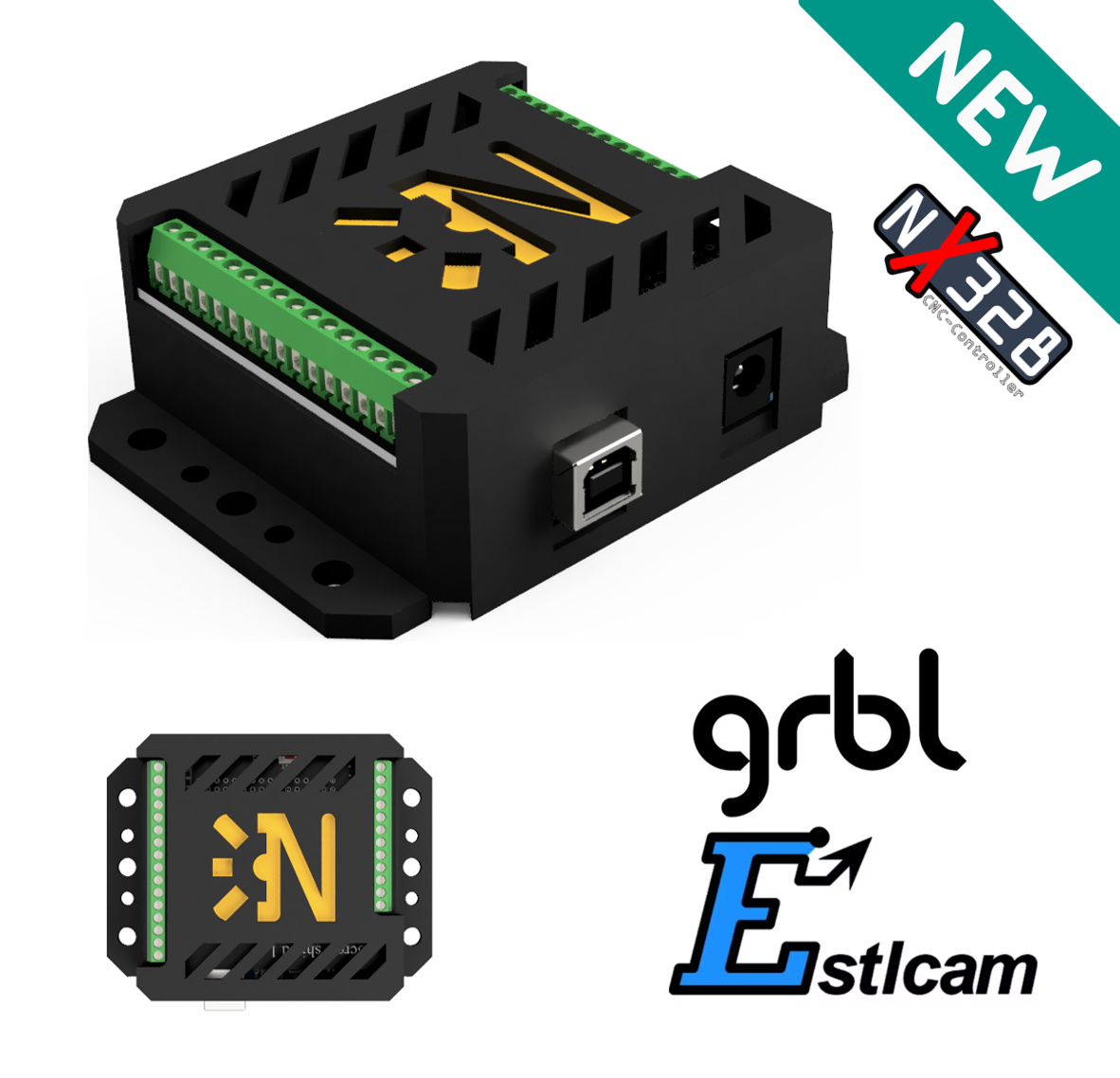

NX328 Atmega328 CNC-Steuerung
49,00 CHF*
Kostengünstige, einfache CNC-Steuerung zur Verwendung mit GRBL oder Estlcam. GRBL V1.1 ist vorinstalliert, wodurch die Steuerung direkt mit GRBL-Software oder Estlcam verwendet werden kann.Die GRBL Steuersoftware gibt es Kostenlos zum Download. --> hierDie Estlcam Steuersoftware kann über uns erworben werden. --> hierTechnische Details
Controller: ATmega328
Eingangsspannung: 7-12 VDC
Digital I/O Pins: 14 (6 PWM)Analoge Eingänge: 6
Flash Memory: 32 KB (ATmega328)
Taktfrequenz: 16 MHz
Grösse: 97.7 x 80.9 x 32mm
Gewicht: 96gLieferumfang
1x NX328 CNC-SteuerungKleinteileAnleitungen:
--> Offizielle Anleitung GRBL "EN" <--
Tipp

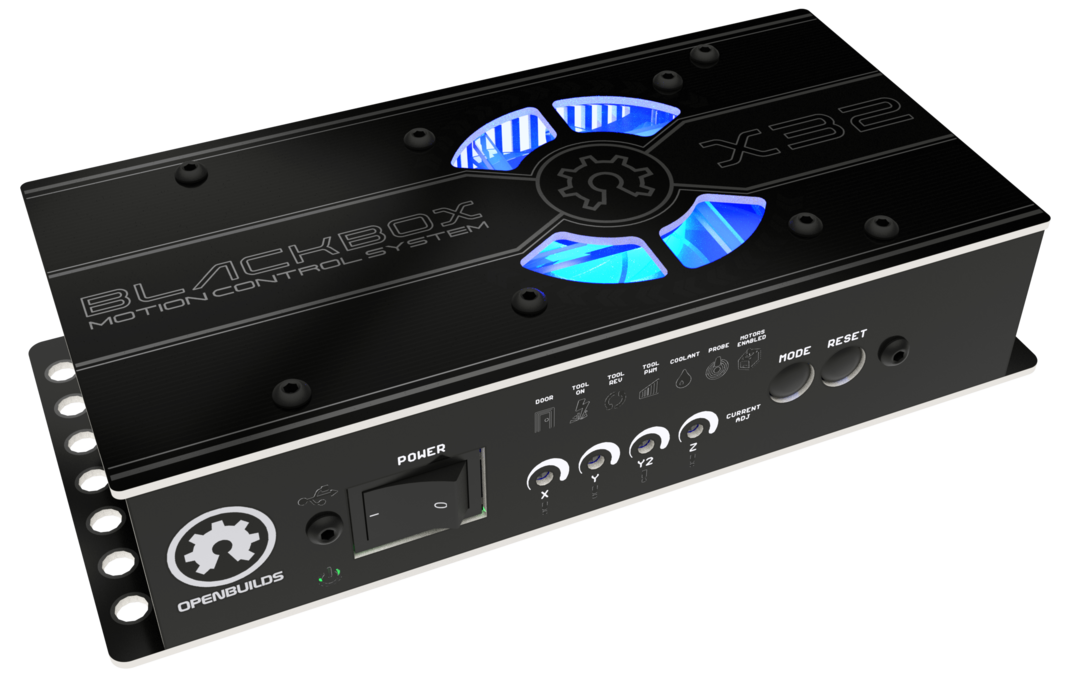

Openbuilds BlackBox X32 CNC-Steuerung Motion Control
329,50 CHF*
Das All-in-One-Plug-and-Play-System BlackBox Motion Control von OpenBuilds. Jetzt als neue 32Bit-Version mit voller 4-Achsen Unterstützung.CNC-Fräser, Plasmaschneider, Laserschneider oder jede andere CNC-Maschine - die BlackBox erledigt den Auftrag dank ihrer zahlreichen Anschlussoptionen. Volle 4-Achsen Unterstützung zum Betrieb von Gantry-Squaring oder einer Drehachse10 Ampere Sicherung integriertZwei konfigurierbare Relais für allgemeine Anwendungsfälle (Plasmaauslöser, Kühlmittelpumpen, Spindelsteuerung, Absaugung usw.) Türverriegelungssignal, damit Maschinen mit Gehäusen stoppen, wenn sich die Tür öffnet4X High Power 4.0A SchrittmotortreiberUnterstützung für mechanische und induktive EndschalterUSB-Schnittstelle für Plug and Play Bis zu 24 V 5 A Schaltausgang für Kühlmittel wie 24 V DC-Pumpen, Magnete, Schütze oder Halbleiterrelais Polaritätsschutz der Eingangsleistung mit Anzeige-LEDVFD-Spindelsteuerung(0-10 V)Anleitungen:
--> Offizielle Anleitung "EN" <----> Anleitung aus unserem Blog "DE" <--

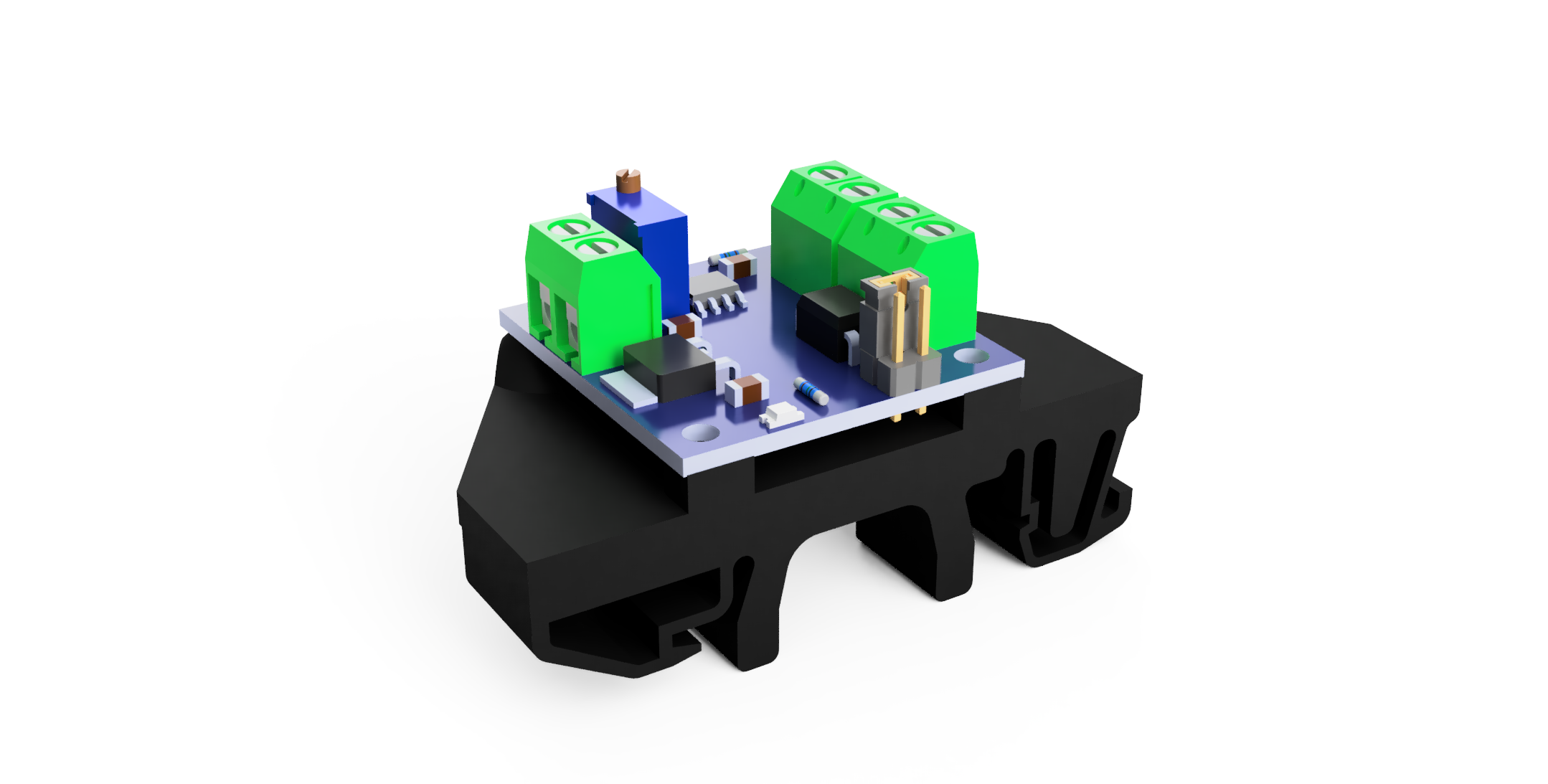

PWM - 0-10V Wandler für NX328/KRAIT
12,90 CHF*
Dieser Wandler wird benötigt um Fräsmotoren mit Regeleingang und Spindeln mit Frequenzumrichter mit der NX328, Arduino oder anderen ähnlichen Steuerungen zu verwenden.Wandelt ein PWM Signal bis max. 24V Signalpegel in ein 0-10V Signal.Lieferumfang
1x PWM - 0-10V Wandler1x HutschienenmontageKleinteile

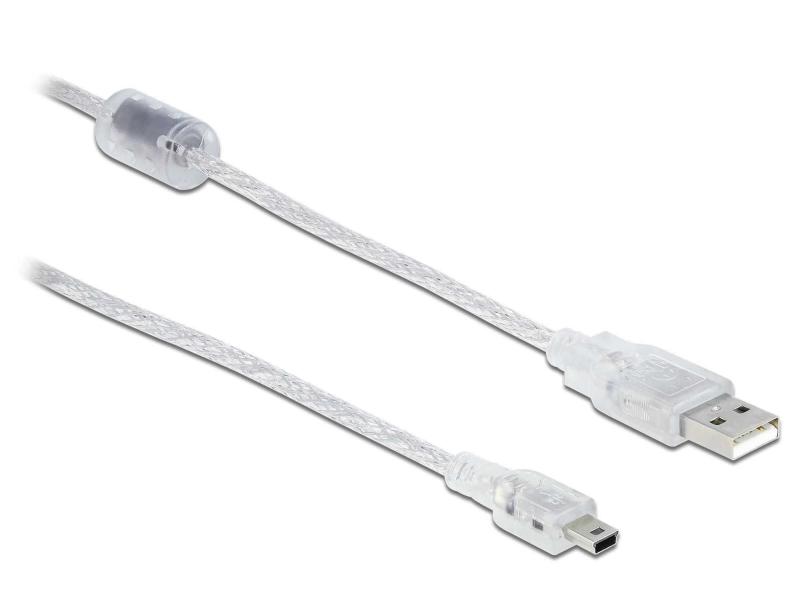

DELOCK 1m USB-Mini-Kabel für Estlcam Klemmenadapter Copy
5,99 CHF*
DELOCK 83907 USB-Mini-Kabel für Estlcam Klemmenadapter 2m mit Ferrit-Kern.Wir empfehlen dieses USB-Kabel für den Estlcam Klemmenadapter, da es doppelt geschirmt ist und über einen Ferrit-Kern verfügt. Billige Kabel können Probleme verursachen.
DELOCK 2m USB-Mini-Kabel für Estlcam Klemmenadapter
7,49 CHF*
DELOCK 83907 USB-Mini-Kabel für Estlcam Klemmenadapter 2m mit Ferrit-Kern.Wir empfehlen dieses USB-Kabel für den Estlcam Klemmenadapter, da es doppelt geschirmt ist und über einen Ferrit-Kern verfügt. Billige Kabel können Probleme verursachen.

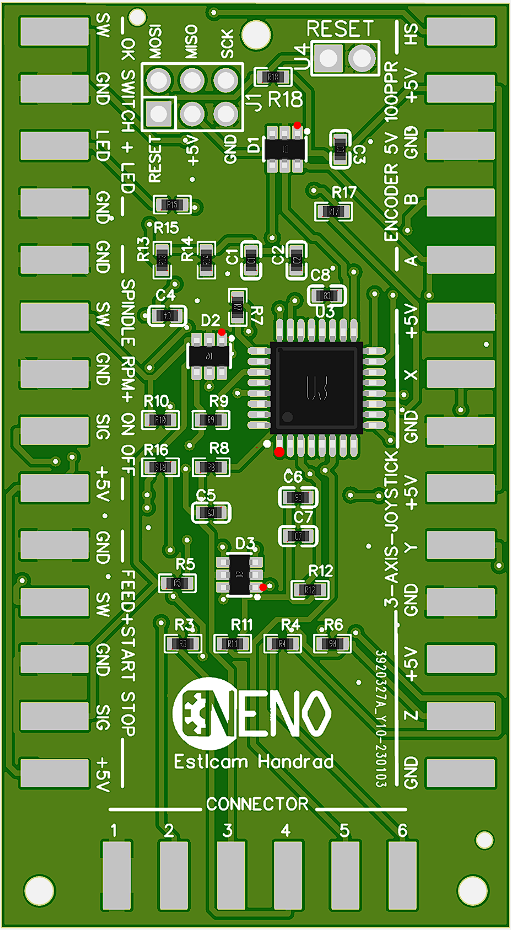

Estlcam DIY-Handrad Adapter
45,90 CHF*
Estlcam DIY-Handrad Adapter.Bei unserer Estlcam DIY-Handrad-Platine handelt es sich elektronisch gesehen um dieselbe Platine wie sie Estlcam im Handrad verwendet. Unsere Platine ist einfach kleiner, unkomplizierter, universaler Verwendbar und verfügt über einfache, gut zugängliche Löt-Pads.Weitere Infos folgen!

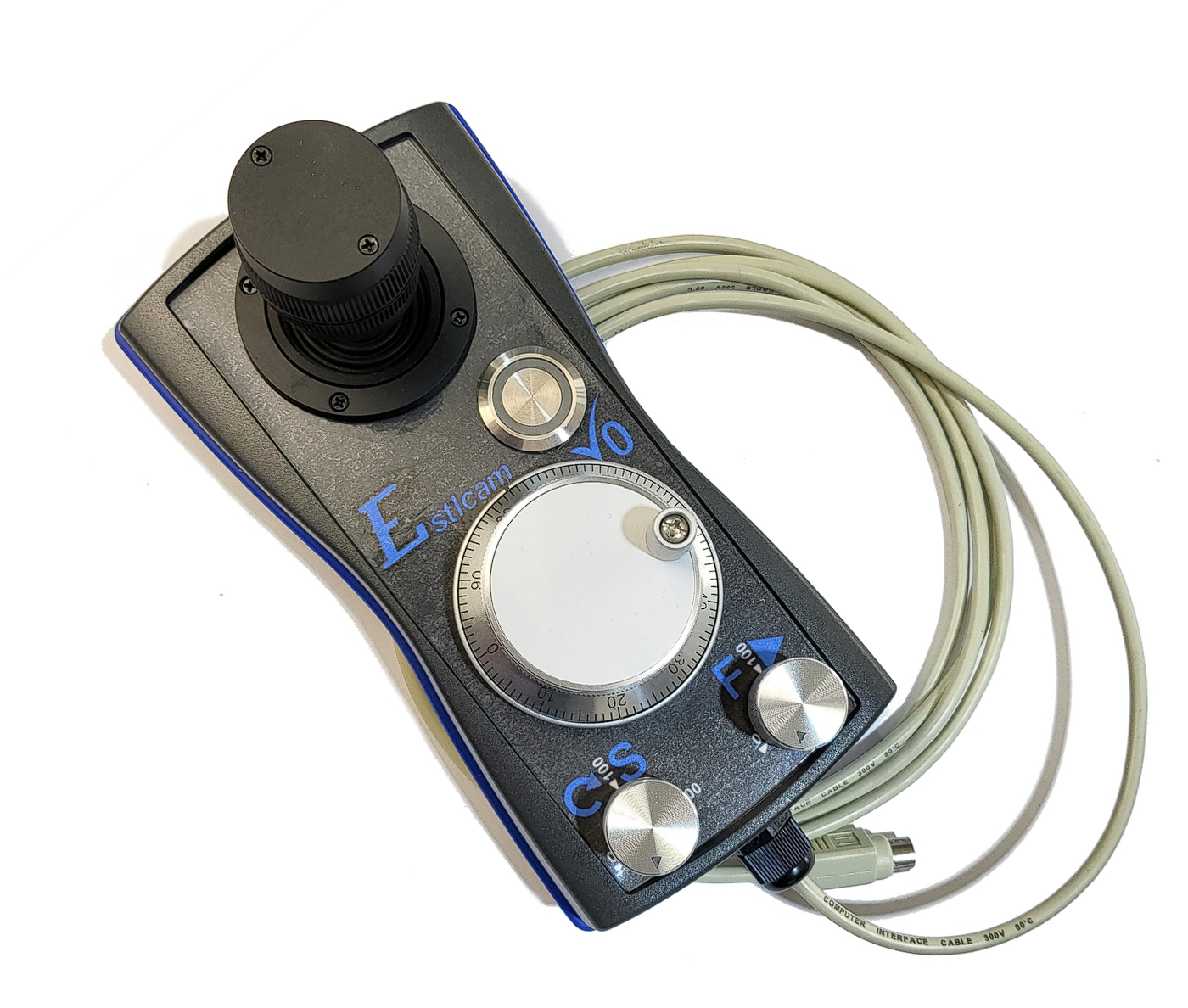

Estlcam Handrad
234,90 CHF*
Estlcam Handrad in der NENO-CNC Edition.Entspricht optisch und funktionell dem Originalen Estlcam Handrad. Unsere Version besitzt jedoch ein fest montiertes Anschlusskabel und Aluminium-Drehknöpfe.
Fertig aufgebautes Handrad:
Joystick X/Y/Z:
Gleichzeitiges verfahren aller Achsen möglich (Z-Achse durch drehen des Knüppels)
Sehr feinfühlig von Schleichfahrt bis Maximalgeschwindigkeit
Drehgeber:
Präzises antasten bis aufs letzte hundertstel
Absolut verzögerungsfreie, direkte Kopplung auf die Achse:Nie mehr zu schnell oder zu tief in das Werkstück knallen
Auswahl der Achse erfolgt automatisch entsprechend der letzten Bewegung des Joysticks. Intuitiv bedienbar ohne "Knöpfchen" drücken zu müssen
Vorschub- und Drehzahlkontrolle durch drehen der unteren Knöpfe
Programm und Fräsmotor Start / Stopp durch drücken der unteren Knöpfe
Achsen abnullen mit dem Button in der Mitte
Geeignet für:
Klemmen AdapterTechnische Daten:2.5m AnschlusskabelAbmessungen: ca. 185 x 100 x 95mm
Lieferumfang: 1x Estlcam Handrad NENO-CNC Edition
Tipp

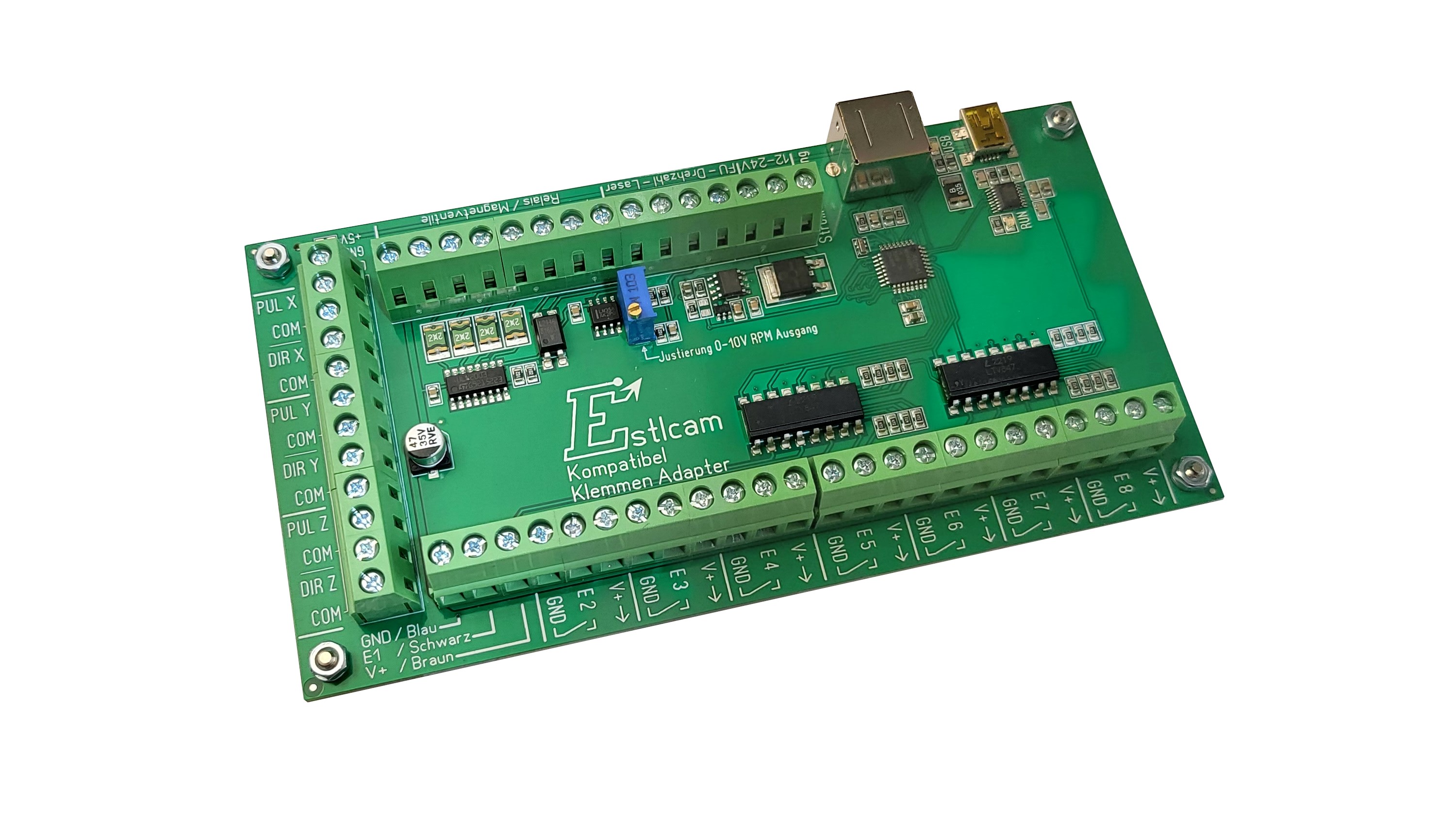

Estlcam Klemmenadapter
62,90 CHF*
Estlcam CNC-Steuerung für Fräsmaschinen.Die Steuerplatine besitzt einen integriertem Atmega328PB Mikrocontroller für die Steuerung von 3 Achsen über USB-Kabel per ESTLCAM-Software. Die Platine besitz Schraubklemmen für Motorsignale, Endschalter, Spindel, Relais, Ventile etc. Angeschlossen wird sie mit einem MINI-USB-Kabel an einem PC.
Diese Platine baut man am Besten in einen Schaltschrank ein, wo keinerlei Späne die Platine beschädigen könnnen. Sie benötigt eine Versorgungsspannung von 12-24V. Die Software "Estlcam" läuft dabei auf dem PC (unter Windows) und sendet die Fräsdaten über USB-Kabel an den Estlcam-Klemmenadapter. An den Klemmenadapter werden dann die Endstufen, Spindel (FU), Relais (für Schmierung, Absaugung, Druckluft etc.), Endschalter, Werkzeugtaster etc. angeschlossen. Der Controller auf dem Klemmenadapter dapter wandelt die Fräsdaten in Steuersignale für die Motoren der Maschine um. So erhälst du ein komplettes sehr günstiges und bewährtes Steuersystem für deine CNC-Fräsmaschine.Technische Daten:Masse: 151 x 80 mm
Vier M3 Distanzhülsen enthalten
Alle Anschlüsse auf Schraubklemmen geführt
Firmware einfach aktualisierbar über Estlcam-PC-Software
Geeignet für CNC-Fräsmaschinen und Lasermaschinen
ATMEGA328PB Controller
USB-Anschluss (Mini-B Buchse)
Schritt- und Richtungssignale X / Y / Z für Endstufen mit Klemmanschluss.Jedes Signal mit eigener "GND" Klemme für einfache Verkabelung
Bei Bedarf 2 Endstufen je Achse anschließbar.
8 Eingänge für mechanische Taster und NPN Sensoren.
Jeder Eingang mit eigenen "GND" und Versorgungungsspannungsklemmen.
Jeder Eingang über Optokoppler sicher vom Controller getrennt
0-10V Geschwindigkeits- und "ON/OFF" Signal für Frequenzumrichter.
Optokopplerausgang für Laseransteuerung
4 Ausgänge für Relais (Bis zu 200mA).
Mini-DIN Anschlussbuchse für Zusatzmodule:
BedienpanelHandradAnschlussanleitung: Estlcam Klemmenadapter Anschluss

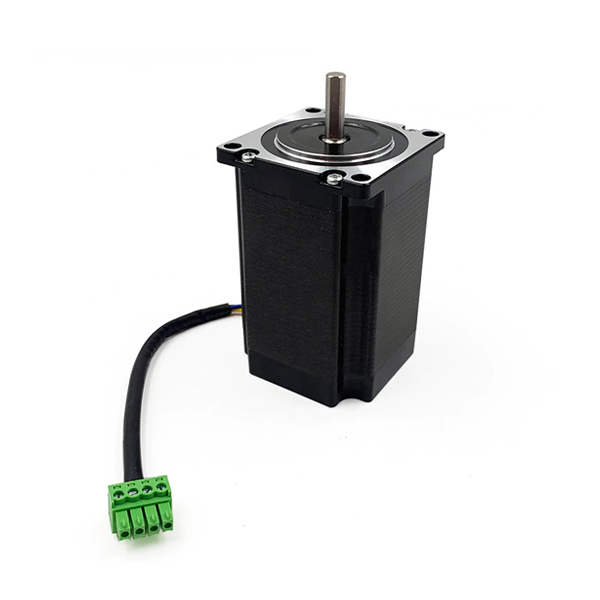

Black Series Nema 23 Schrittmotor 3A 2.45Nm
61,50 CHF*
Hochwertiger NENO-CNC Black Series Nema 23 Schrittmotor für CNC Fräsmaschinen oder andere Projekte, bei denen viel Kraft und Zuverlässigkeit benötigt wird.Technische DetailsModell: NCBS233Schaftlänge: 26.5mm
Schaftdurchmesser: 8mm
Schrittwinkel: 1.8°
Stromaufnahme: 3A / Phase
Maximales Drehmoment: 2.45Nm
Induktivität: 4mHLänge Anschlusskabel: ca. 15cm
Größe: 86 x 56 x 56mm
Gewicht: 1200gLieferumfang1x Nema 23 Schrittmotor 3A 2.45Nm1x 4 polige Schraubklemme männlich1x 4 polige Schraubklemme weiblich

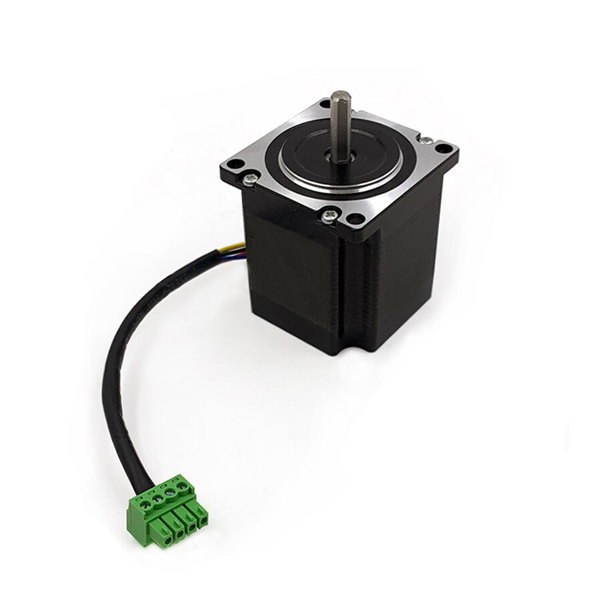

Black Series Nema 23 Schrittmotor 2.8A 1.26Nm
47,50 CHF*
Hochwertiger NENO-CNC Black Series Nema 23 Schrittmotor für CNC Fräsmaschinen oder andere Projekte, bei denen viel Kraft und Zuverlässigkeit benötigt wird.Technische DetailsModell: NCBS232.8Schaftlänge: 26.5mm
Schaftdurchmesser: 6.35mm
Schrittwinkel: 1.8°
Stromaufnahme: 2.8A / Phase
Maximales Drehmoment: 1.26Nm
Induktivität: 2.3mHLänge Anschlusskabel: ca. 15cm
Größe: 56 x 56 x 56mm
Gewicht: 690gLieferumfang1x Nema 23 Schrittmotor 2.8A 1.26Nm1x 4 polige Schraubklemme männlich1x 4 polige Schraubklemme weiblich
Tipp
Meanwell LRS-350 Schaltnetzteil
64,90 CHF*
Ausgangsspannung:
24V DC
Das Bekannte Meanwell LRS-350 Schaltnetzteil, hier in diversen Spannungen zu haben. Egal ob für CNC Fräsen, Modellbau, Basteln oder als Ersatzteil für den 3D Drucker, das LRS-350 ist immer das richtige!Technische DetailsEingangsspannung: 180-264VAC (wählbar über Schalter)
Ausgangsspannung: 24V / 36V / 48V DC (je nach Modell)Ausgangsstrom: 14.6A
Leistung: 350WEffizienz: 88%
Abmessung: 215 x 115 x 30mm
Gewicht: 755gLieferumfang1x Meanwell AC/DC 350W Schaltnetzteil Hinweis: Arbeiten unter Netzspannung ist gefährlich und kann zu tödlichen Unfällen führen. Wir übernehmen keinerlei Haftung bei unsachgemässem Gebrauch.
