Technische Daten:
Standardversion - passt aufgebaut durch gängige Türen, (X-Achsen-Servos müssen demontiert werden):

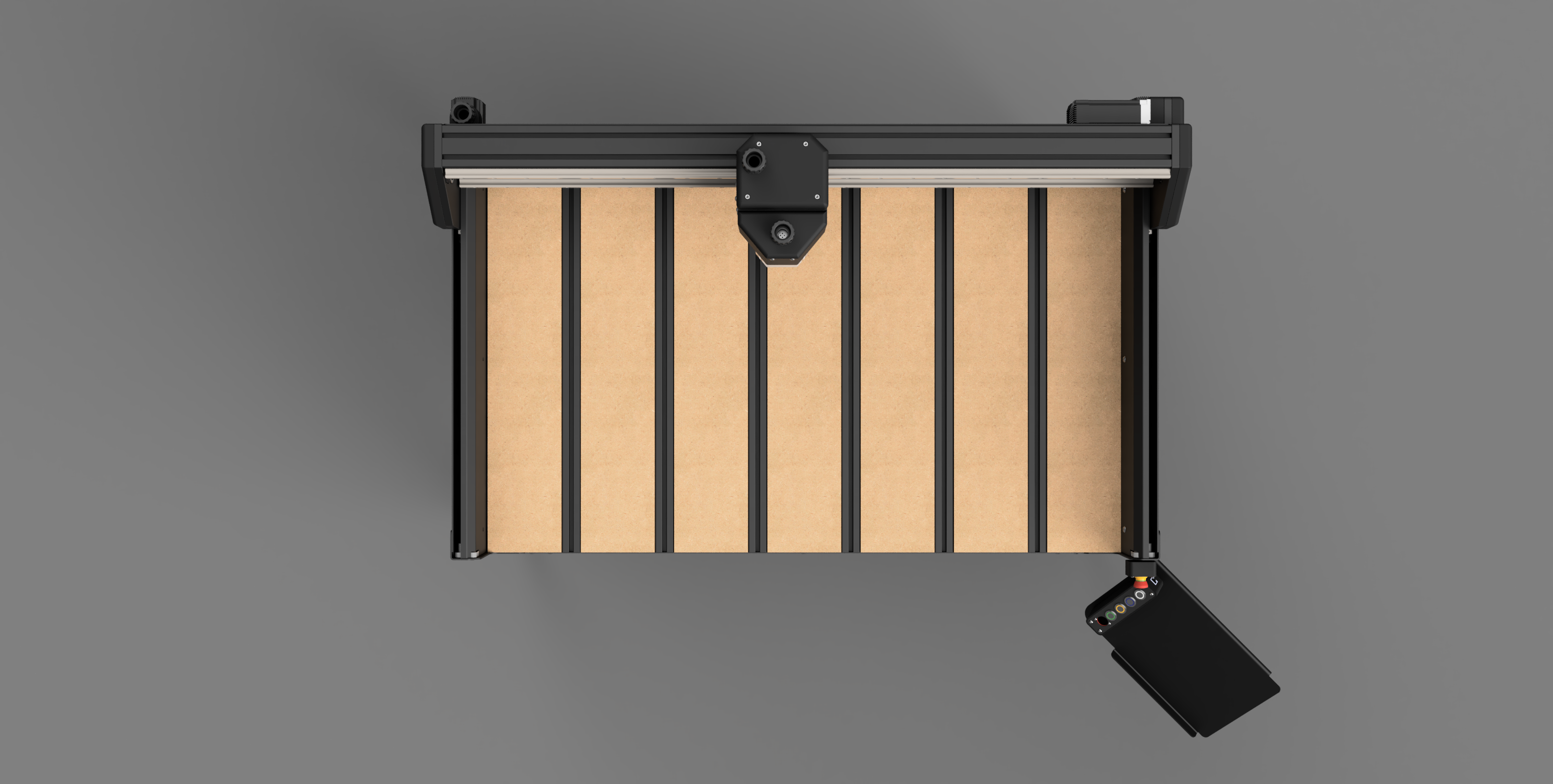

- Netto-Bauraum: (X*Y*Z) 1160x600x150mm

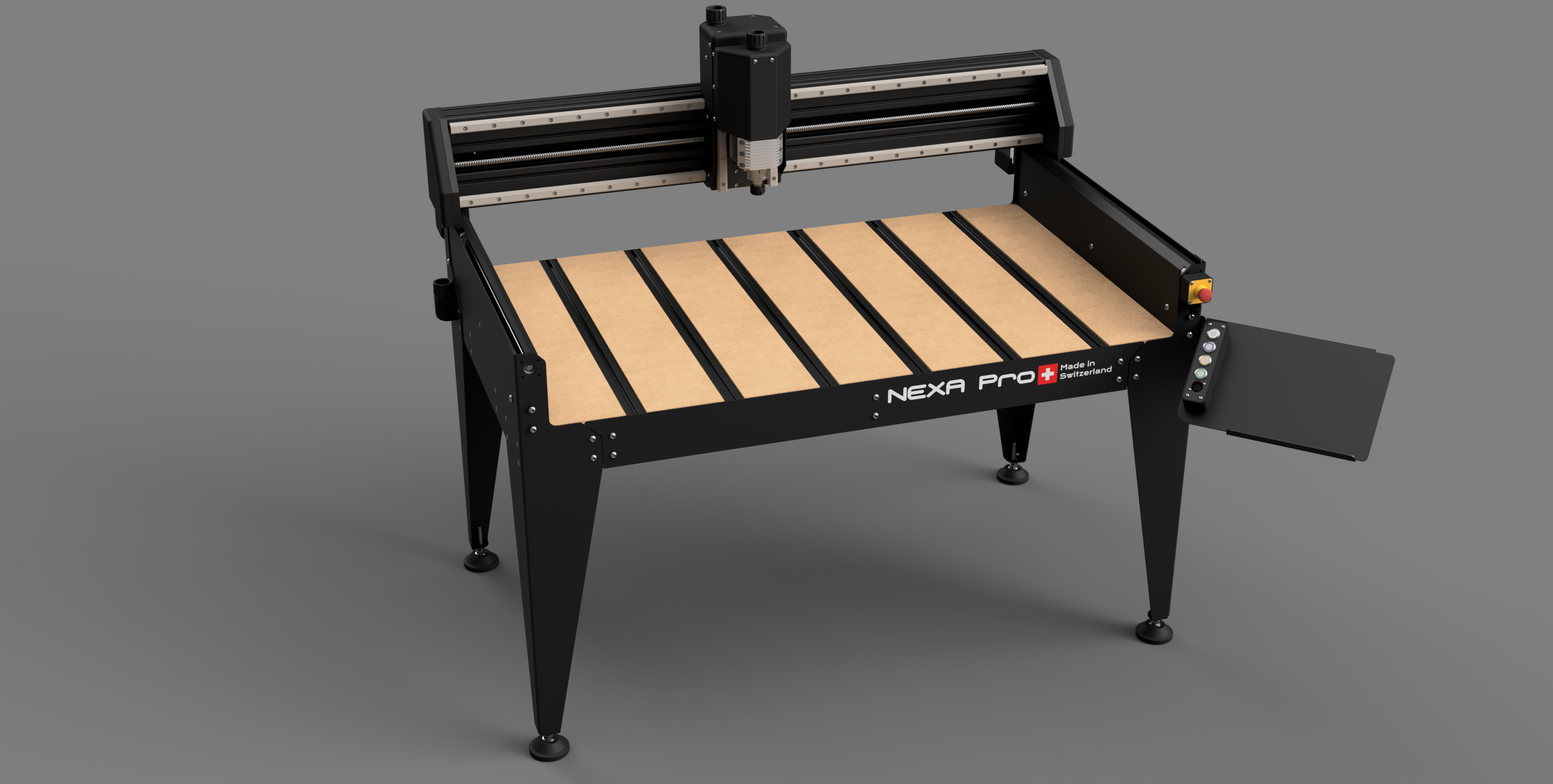

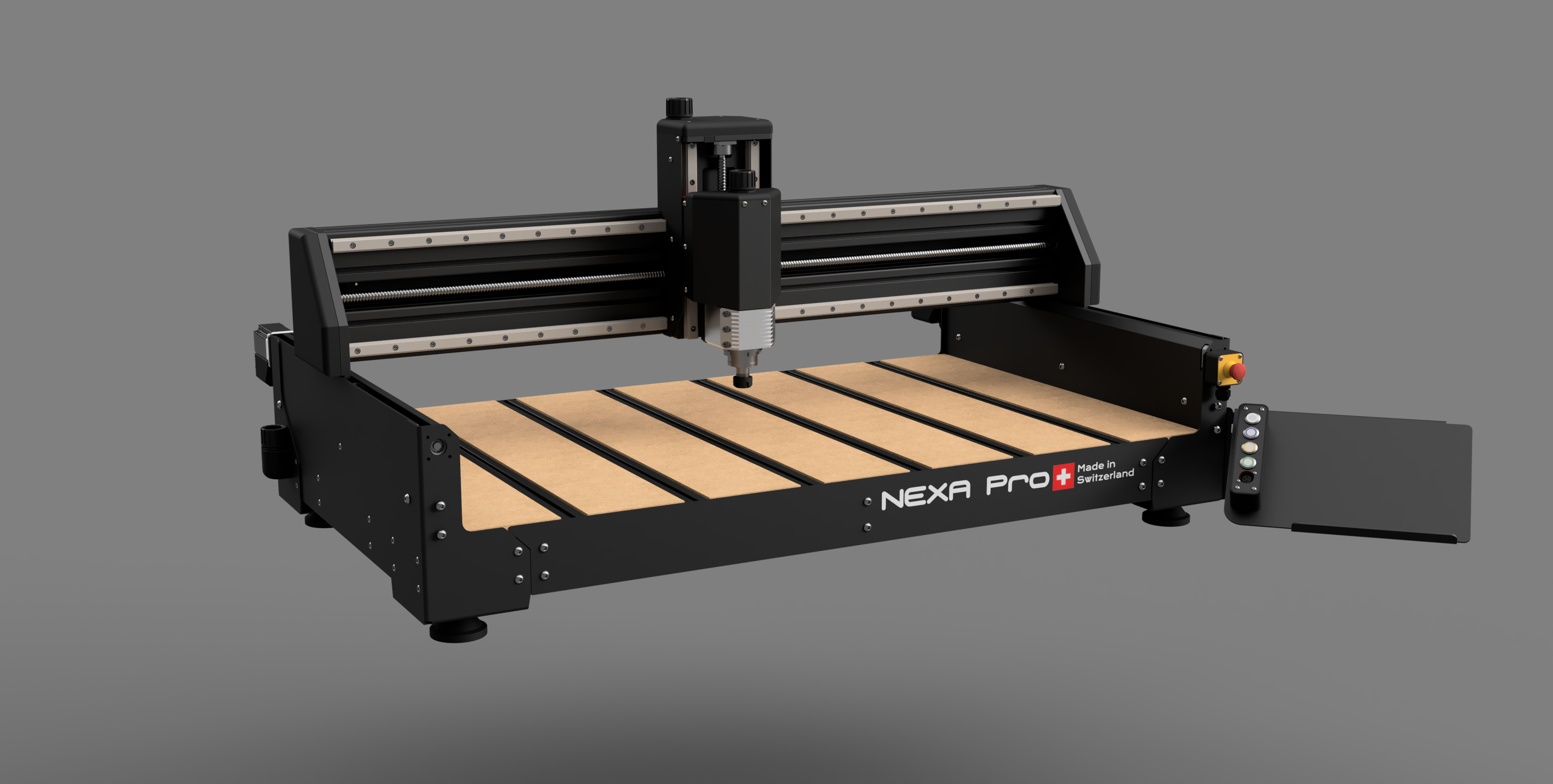

- Maschinengrösse: (X*Y*Z) 1440x800(Schrittmotoren demontiert)x1250mm(Beinversion)/650mm(Normalversion)

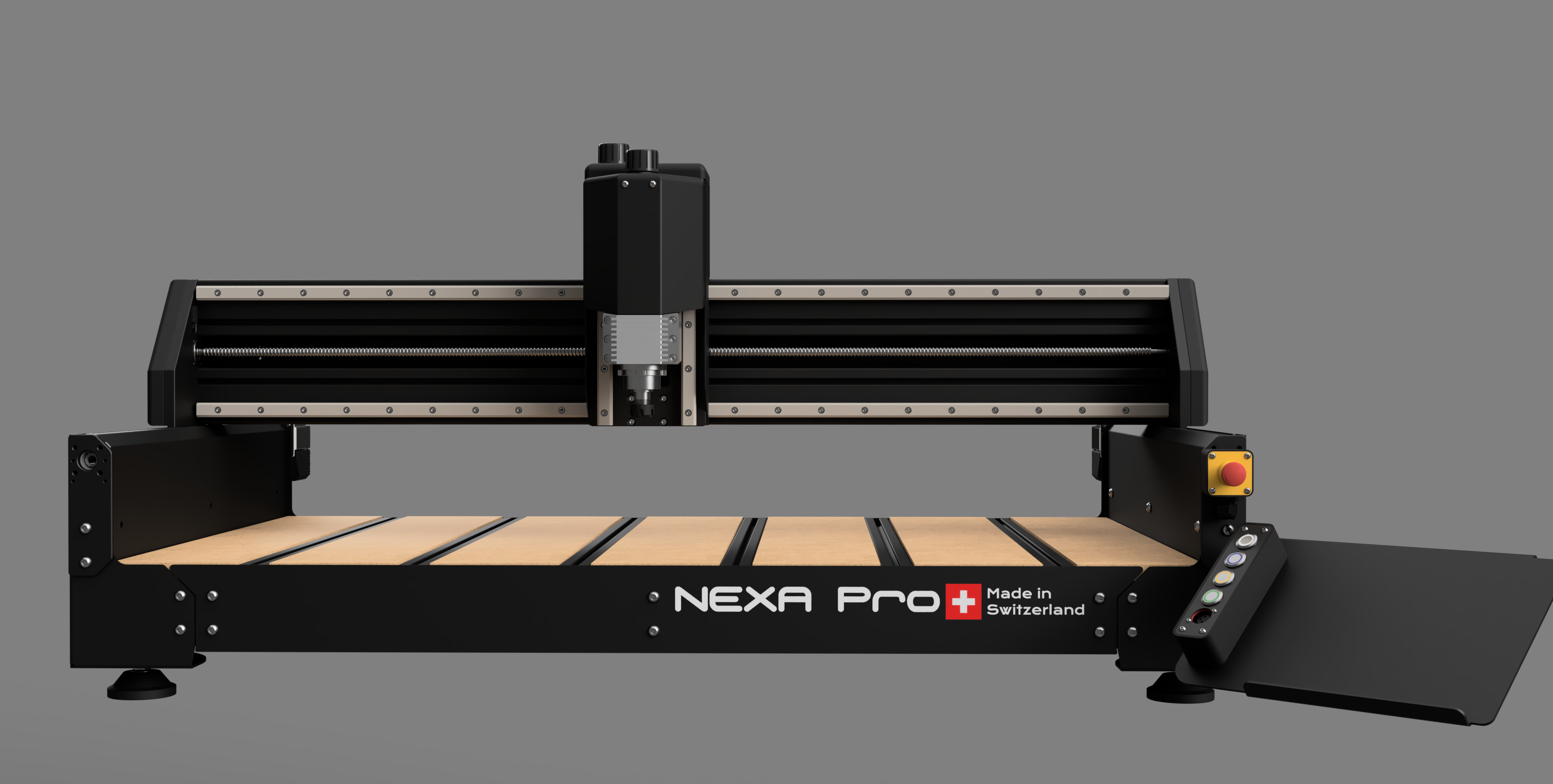

- Portaldurchlass: 150mm
- Wiederholgenauigkeit (Bestätigung ausstehend): 0.01 - 0.03mm

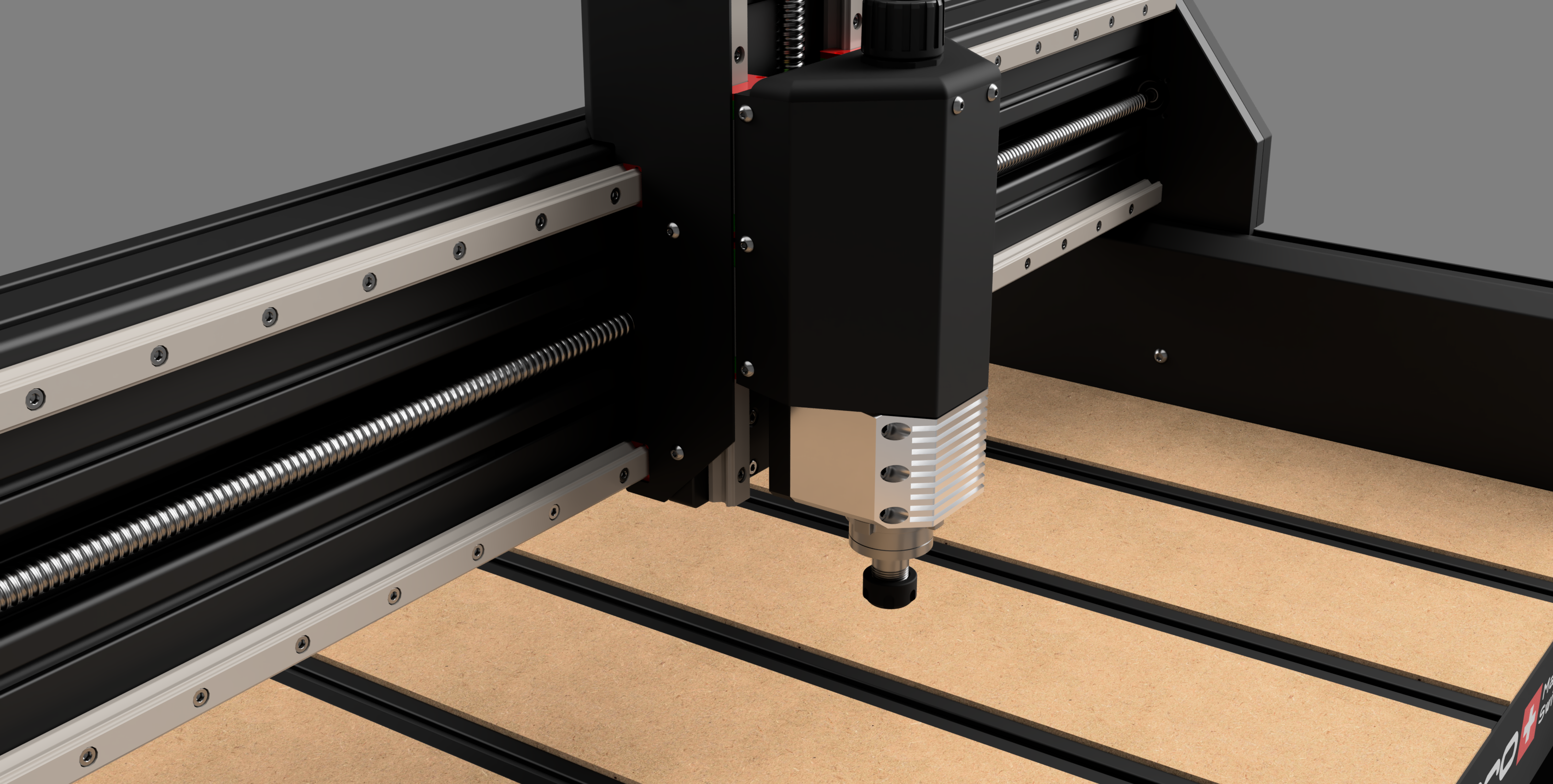

- Antriebe (X/Y/Z): 12(X)/16(Y/Z)mm Kugelaumlaufspindel
- Führungen (X/Y/Z): HGR15(X)/20(Y/Z)mm Linearschienen
- Vorschub (Bestätigung ausstehend): 8000mm/min max.
- Antriebsmotoren: JMC Servos 100/180W 48V
- Spindel Power: 1500W
- Spindel Drehzahl: 3000-24'000 U/min
- ER16 Spannzange für Fräswerkzeug von 1 bis 10mm
- Lagerung: Präzisions Schrägkugellager
- Frequenzumrichter Siemens mit Netzfilter mit niedrigen Ableitströmen (Betrieb an FI geschützter Steckdose möglich)
- Steuerung: NEXA Pro grblHAL 32bit Steuerung mit 4-Achsen support.
- Sicherungen und Schaltaktoren von Siemens, Netzteile von Meanwell Klasse A mit PFC Filter, Sunon Belüftung
- Sicherheitsfeatures: 2-Kanal Sicherheitsrelais, Servos und FU-Überwachung, Not-Halt
