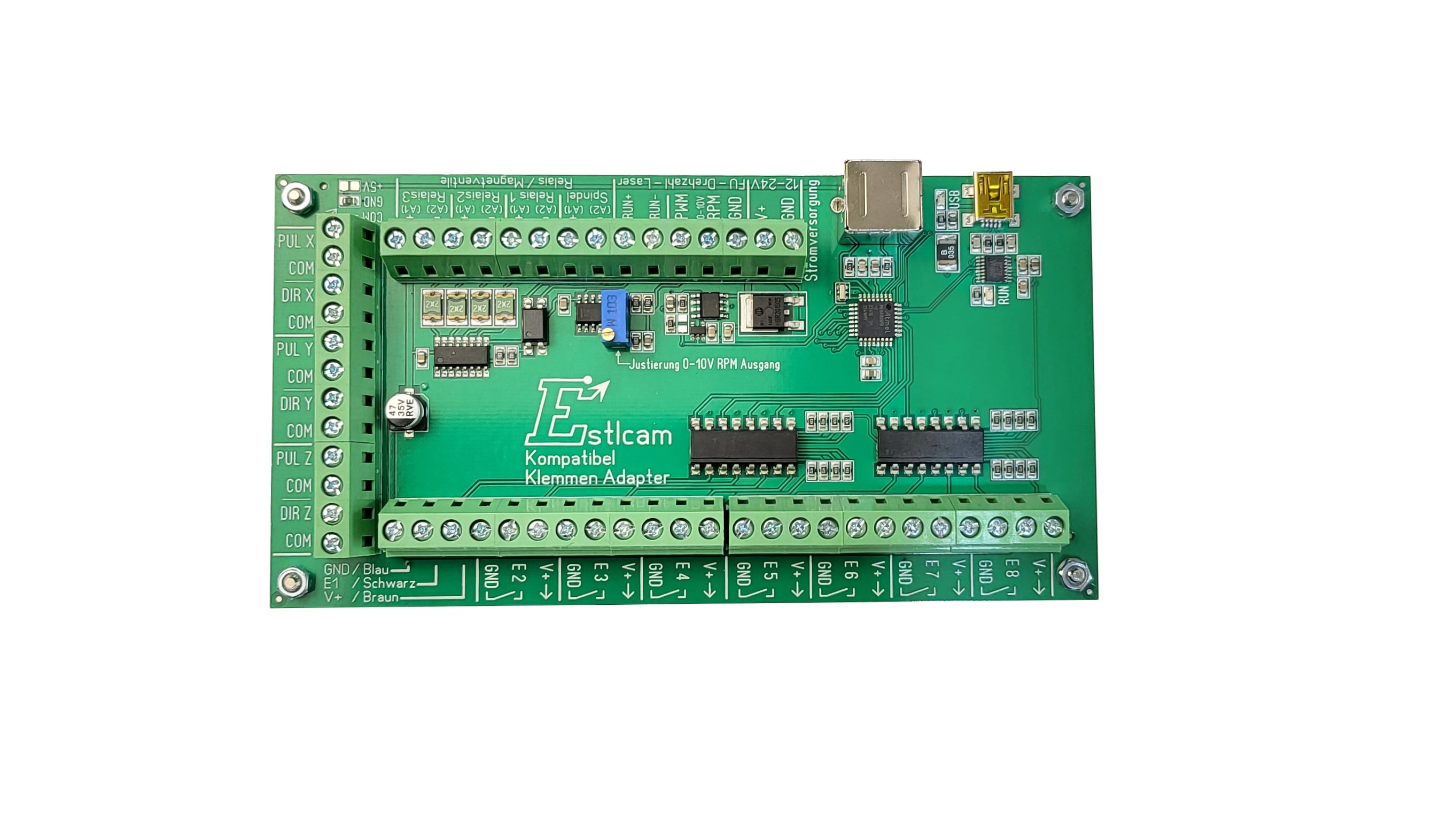

Estlcam Klemmenadapter

62,90 CHF*

inkl. 8,1% MWST in der Schweiz/ exkl. MWST im Ausland (EU)

Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage

Produktnummer: 120444.E

Produktinformationen "Estlcam Klemmenadapter"

Estlcam CNC-Steuerung für Fräsmaschinen.

Die Steuerplatine besitzt einen integriertem Atmega328PB Mikrocontroller für die Steuerung von 3 Achsen über USB-Kabel per ESTLCAM-Software. Die Platine besitz Schraubklemmen für Motorsignale, Endschalter, Spindel, Relais, Ventile etc. Angeschlossen wird sie mit einem MINI-USB-Kabel an einem PC.

Diese Platine baut man am Besten in einen Schaltschrank ein, wo keinerlei Späne die Platine beschädigen könnnen. Sie benötigt eine Versorgungsspannung von 12-24V. Die Software "Estlcam" läuft dabei auf dem PC (unter Windows) und sendet die Fräsdaten über USB-Kabel an den Estlcam-Klemmenadapter. An den Klemmenadapter werden dann die Endstufen, Spindel (FU), Relais (für Schmierung, Absaugung, Druckluft etc.), Endschalter, Werkzeugtaster etc. angeschlossen. Der Controller auf dem Klemmenadapter dapter wandelt die Fräsdaten in Steuersignale für die Motoren der Maschine um. So erhälst du ein komplettes sehr günstiges und bewährtes Steuersystem für deine CNC-Fräsmaschine.

Technische Daten:

Masse: 151 x 80 mm
Vier M3 Distanzhülsen enthalten
Alle Anschlüsse auf Schraubklemmen geführt
Firmware einfach aktualisierbar über Estlcam-PC-Software
Geeignet für CNC-Fräsmaschinen und Lasermaschinen
ATMEGA328PB Controller
USB-Anschluss (Mini-B Buchse)
Schritt- und Richtungssignale X / Y / Z für Endstufen mit Klemmanschluss.
Jedes Signal mit eigener "GND" Klemme für einfache Verkabelung
Bei Bedarf 2 Endstufen je Achse anschließbar.
8 Eingänge für mechanische Taster und NPN Sensoren.
Jeder Eingang mit eigenen "GND" und Versorgungungsspannungsklemmen.
Jeder Eingang über Optokoppler sicher vom Controller getrennt
0-10V Geschwindigkeits- und "ON/OFF" Signal für Frequenzumrichter.
Optokopplerausgang für Laseransteuerung
4 Ausgänge für Relais (Bis zu 200mA).

Mini-DIN Anschlussbuchse für Zusatzmodule:

Bedienpanel
Handrad

Anschlussanleitung: Estlcam Klemmenadapter Anschluss

Downloads "Estlcam Klemmenadapter"

Download Estlcam_Anschlussbeispiel
